Закаленный промышленный 10-портовый Ethernet-кoмyaop Gigabit 10/100/1000BASE-T RJ45 12 ~ 48 B постоЯнHого тoка |P40 неуправлЯемый cетевой кoммутaтo Pug and Play
В этом кратком руководстве описаны установка и использование промышленного Ethernet-коммутатора Mini 10-Port 10/100/1000M. Это промышленный Ethernet-коммутатор для жестких условий эксплуатации, ограниченных пространством.
Описание
маркер
LNK-IMC010G

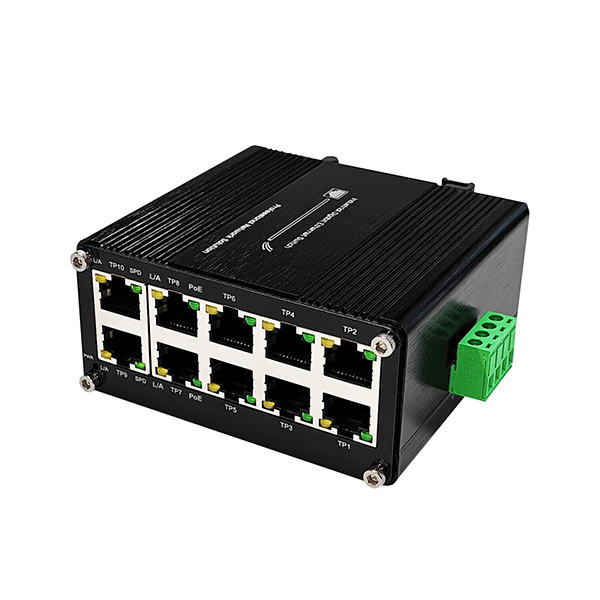

Миниатюрный промышленный коммутатор Gigabit Ethernet 10/100/1000T
В этом кратком руководстве описаны установка и использование промышленного Ethernet-коммутатора Mini 10-Port 10/100/1000M. Это промышленный Ethernet-коммутатор для жестких условий эксплуатации, ограниченных пространством.
Особенности продукта：
Самый маленький промышленный 10-портовый гигабитный коммутатор LNK-IMC010G обеспечивает полную гигабитную производительность на всех 10 портах, несмотря на свои чрезвычайно малые внешние размеры. Благодаря прочному металлическому корпусу и расширенному диапазону рабочих температур от -40°C до 80°C, он подходит для различных применений даже в суровых условиях. Питание подается от клеммной колодки (12-48 В постоянного тока) и может быть резервным для сокращения времени простоя. LNK-IMC010G поддерживает функции Auto-MDI/MDI-X и Auto-Negotiation. В комплект поставки входит набор для установки в DIN-стойку (предварительно собранный).
Общие сведения:
Для обеспечения бесперебойной транспортировки и хранения все изделия должны быть тщательно проверены, протестированы и надлежащим образом упакованы перед поставкой. При получении проверьте изделие на наличие видимых повреждений, которые могли возникнуть во время транспортировки.
Содержание пакета:
Коммутатор Ethernet LNK-IMC010G x 1
Руководство по быстрому запуску x 1

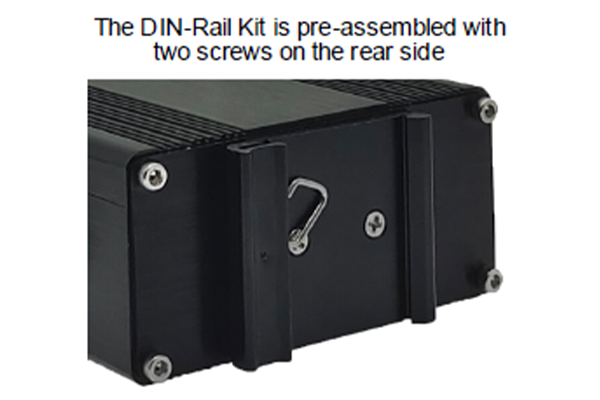

Кронштейн для крепления на DIN-рейку x 1

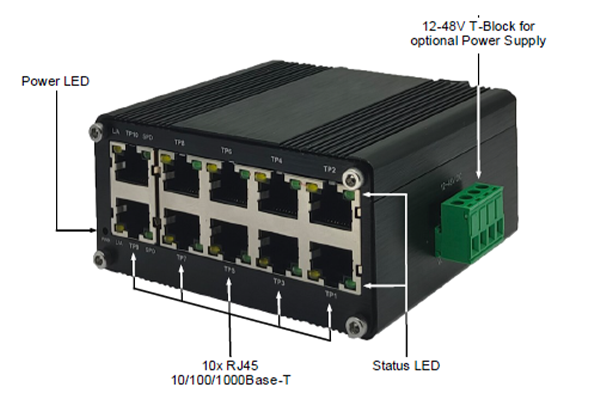

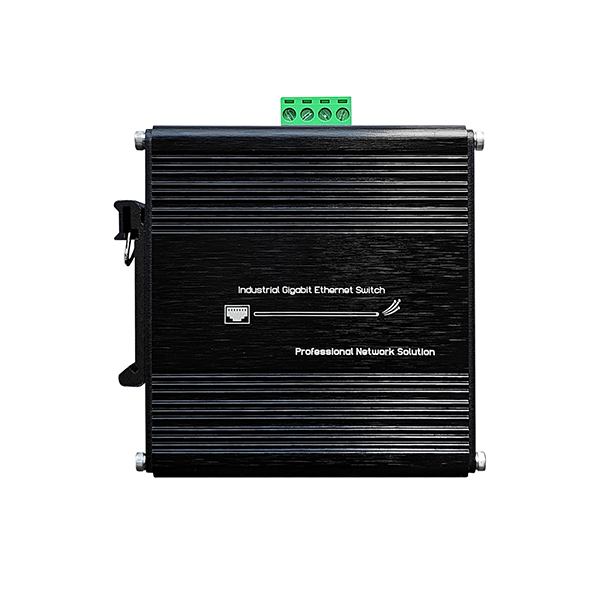

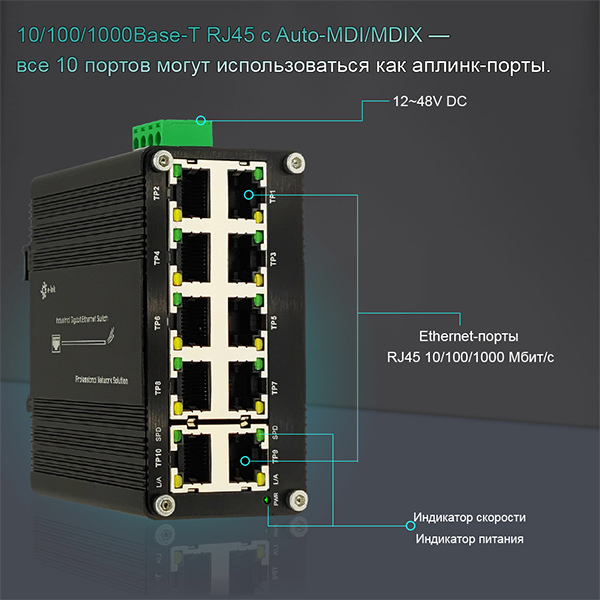

Физическое описание (макет)
Установка:
Прочтите следующие инструкции по установке.

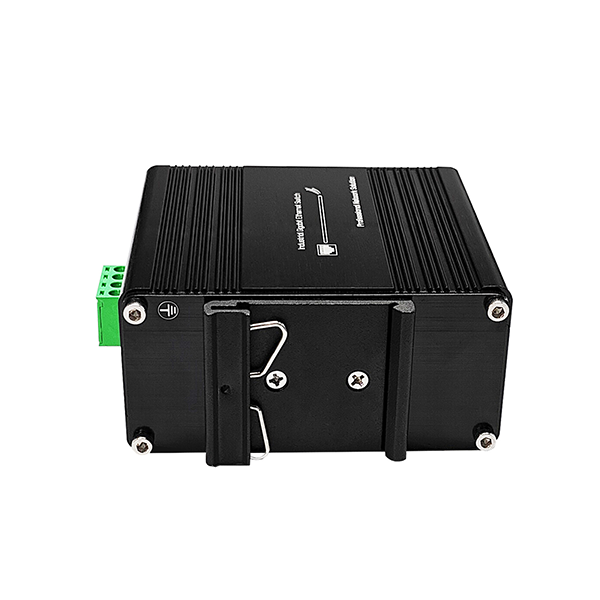

1.Установите LNK-IMC010G на монтажную рейку с помощью комплекта DIN-рейки.
2.Подключите разъем питания опционального источника питания к клеммной колодке и включите источник питания.
3.При включении питания загорается индикатор PWR. Если индикатор не горит, проверьте правильность подключения к источнику питания.
4.Подключите сетевые устройства к коммутатору с помощью сетевого кабеля.
5.Если все кабели подключены правильно, индикаторы загораются в соответствии с состоянием порта
Настройка:
a)Подключите порт Ethernet коммутатора к IP-камере (Ethernet-устройство) или сетевому устройству с помощью сетевого кабеля.
b)После включения устройства индикатор PWR будет гореть. Если индикаторы не горят, проверьте подключение питания.
c)После правильного подключения всех кабелей индикаторы будут светиться в соответствии со светодиодными индикаторами состояния порта (стр. 3).
Очистка:
Для очистки устройства используйте только сухую, неволокнистую ткань и удаляйте загрязнения легким нажимом. В области соединений следите за тем, чтобы волокна ткани не оставались в гнезде. Внимание! Никогда не используйте для чистки влажную или мокрую ткань!

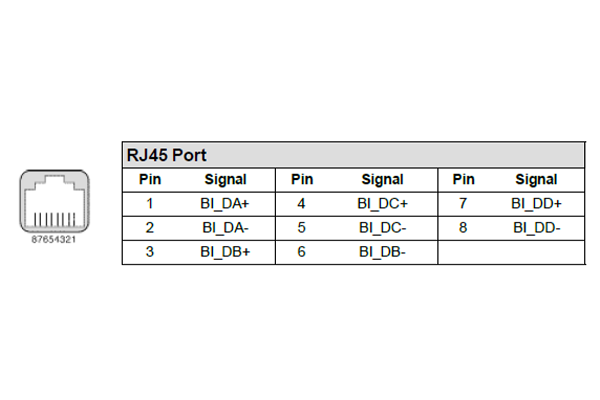

Порт RJ45:

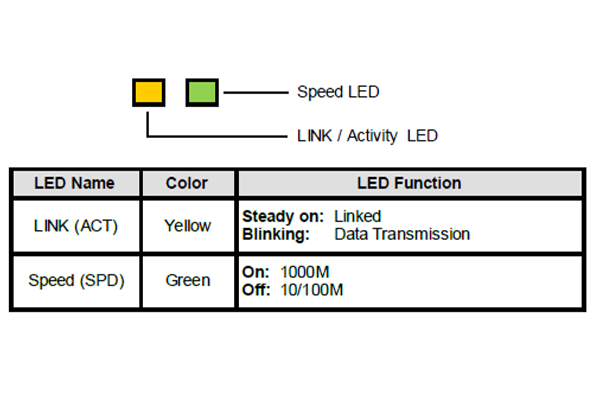

Светодиодные индикаторы состояния:

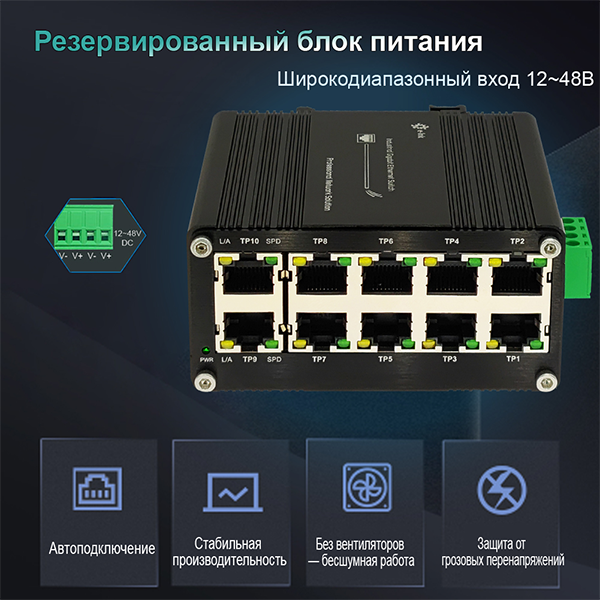

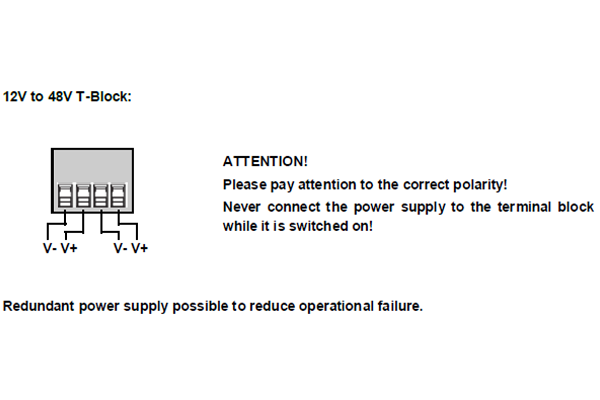

Подключение питания:
Функциональное описание:
1. Gigabit Ethernet 10/100/1000Base-T
2. 10 портов RJ45, 1 клеммная колодка 12-48 В постоянного тока
3. Поддержка полного/полудуплексного режима
4. Поддержка Auto-MDI/MDIX

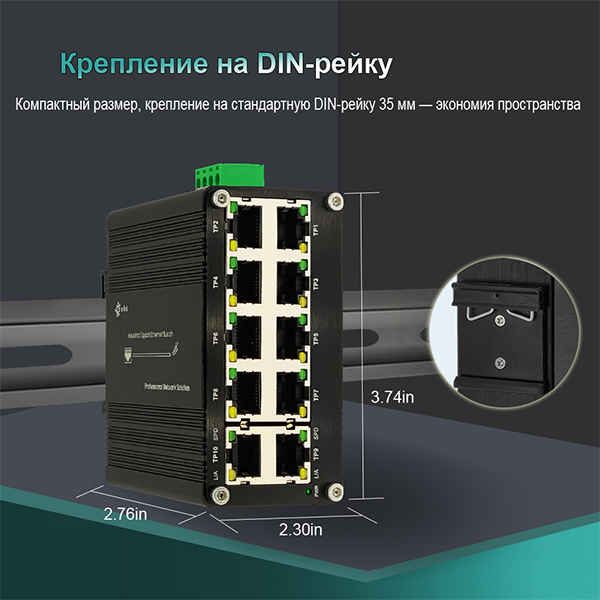

5. Поддержка установки на DIN-рейку
6. Широкие светодиодные индикаторы для диагностики сети
7. Закаленные в окружающей среде-40℃ - 80℃ (-40℉ - 176℉ ) рабочая температура.
связаться с нами
Сопутствующие популярные продукты
HD SDl Fiber Extender Single LC 20km Mini SDl Video over Fiber Пepeдaryиk ИприеMHиK-LNK-MHD-S20
Оптоволоконный удлинитель серии ZP-MHD Mini HD-SDI поддерживает 1-канальный видеосигнал HD-SDI (со встроенным аудио), передаваемый по оптоволоконному кабелю.
Промышленный упроЧненный гигабитный └2 + управлЯемый PоĒ + коммутаторкoMMyTaтop Ethernet и3 onтиЧecкoro вoлокнa, пopT 8×10/100/1000T RJ45 + CЛOT4x1000 SFP-LNK-IMC408M
В этом кратком руководстве описано, как установить и использовать коммутатор Hardened Gigabit Ethernet Switch. Это инжектор для жестких условий эксплуатации.
MиKро-MИHИ 10/100/1000BASE-T к конвepтepy средств массовойинсормации 100/1000BASE-X SFP-LNK-M3011-SFP
Самые компактные медиаконвертеры, которые можно незаметно разместить за компьютером
MeдиaкoнBeprep Industrial Ethernet L2+ 24-п0pTОBЫЙ 10/100/1000T + 4-пОрTОBЫЙ 1000X SFPуправлЯемый Ethernet-коммутатор-LNK-DIMC2424M
Серия ETH-DIMC2424M – это управляемый L2+ 24-портовый 10/100/1000Base-T + 4-портовый 1000Base-X SFP коммутатор Ethernet с усиленной защитой.
Industrial 1G/10G SFP+ to SFP+ OEO Converter (3R Repeater) with 1G Ethernet Media Converter Function ZP-IMC2402-OEO
ZP-|MC2402-0E0 series Industrial 10G OEO Converter is a connection between fiber to fiber 10Gbpse...
MИKp 3G-SD| Ha BОЛОкОнHый кoнвepтep c Tally иn Reverse RS485-LNK-M3G-1V1D1T-20
Оптоволоконные преобразователи серии LNK-MHD-1V и LNK-M3G-1V Mini-type 3G/HD-SDI поддерживают 1-канальный 3G/HD-SDI видео- и талли-сигнал, передаваемый по оптоволоконному кабелю, и локальный мониторинг сигнала через петлевой выход 3G/HD-SDI.
2 порта ввода данных Rj45 Ethernet + 2 порта вывода питания RJ45 Ethernet, коммутатор-LNK-INJ302-30
2 порта ввода данных RJ45 Ethernet + 2 порта вывода питания через Ethernet RJ45 (данные + питание)
LC-KOHHеKTOp 20KM 12g-sdi BОлОKОHHыЙ удлинительOптоволоконный прeобразоватeль 12G SD| c обаTHЫM RS485 И BЫXOДOM loop Out, OДHOMOДOBЫЙ BOЛOKOHHЫIЙ-LNK-M3G-BI20
Автоматическое выравнивание кабеля для обеспечения целостности сигнала

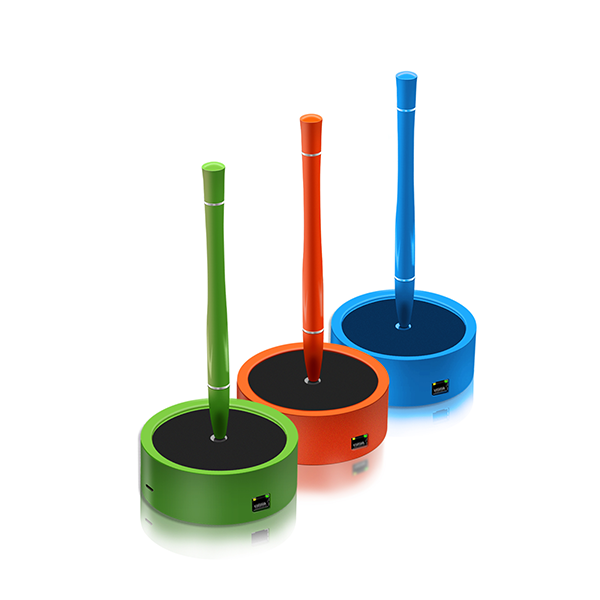

Магнитная ручка с левитацией-LNK-MLP-DS-O
