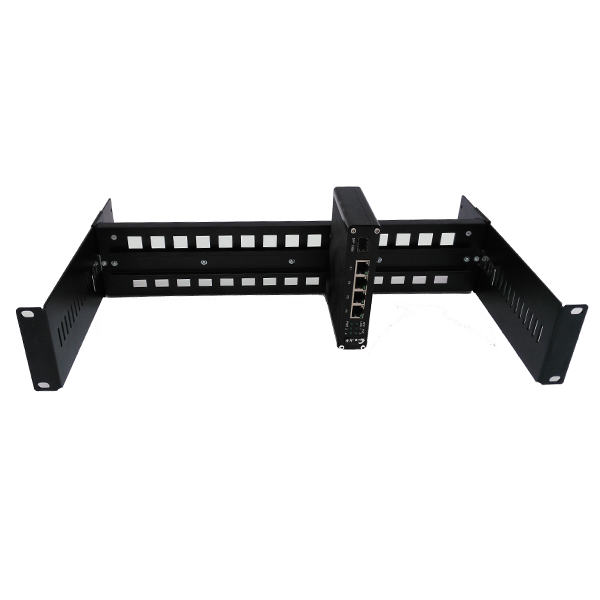

Панель для DIN-рейки с регулируемой глубиной и монтажом в стойку-LNK-DR190-B
Шасси для монтажа в стойку на DIN-рейку устанавливается в стандартный 19-дюймовый шкаф для монтажа оборудования на DIN-рейку в стойку.DIN-Медиаконвертеры, коммутаторы Ethernet PoE на DIN-рейке и блоки питания DI могут быть использованы для монтажа в стойку.
Описание
маркер
19-дюймовое шасси с креплением для скал
Руководство пользователя V1.0
Обзор:
Шасси для монтажа в стойку на DIN-рейку устанавливается в стандартный 19-дюймовый шкаф для монтажа оборудования на DIN-рейку в стойку . DIN-Медиаконвертеры, коммутаторы Ethernet PoE на DIN-рейке и блоки питания DI могут быть использованы для монтажа в стойку.
Характеристики:

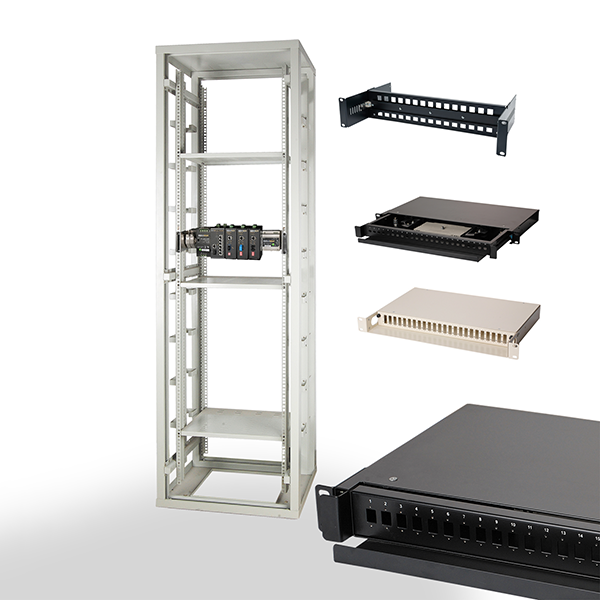

Устройства на DIN-рейку внутри стандартной 19" стойки или шкафа
Уникальная функция регулировки глубины для установки
оборудования любого размера Одна стандартная 35-мм (1,38") DIN-рейка в комплекте
Удобный дизайн
Максимальная грузоподъемность 8 кг
Регулируемая глубина для установки устройств размером от 1 до 8 дюймов (от 2,5 до 20 см)
Технические характеристики Механические
| Материал | Алюминий |

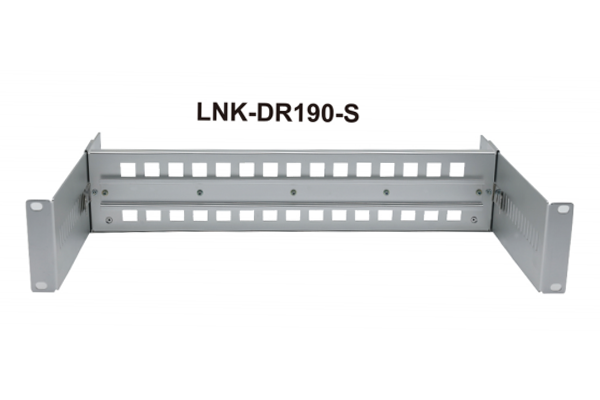

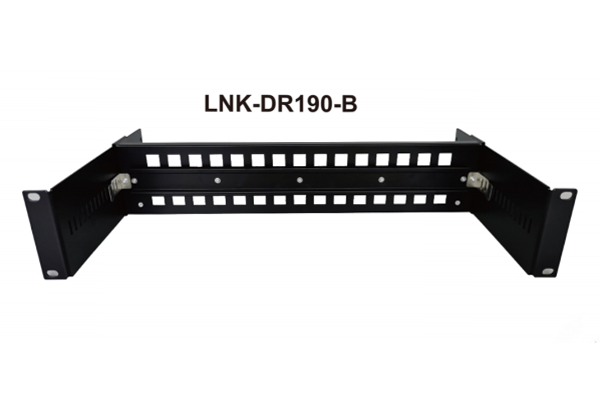

| Цвет | Серебристый или черный |
| Размеры | 482,6 мм x 92,2 мм x 250 мм (11,22") (Ш x В x Г) |

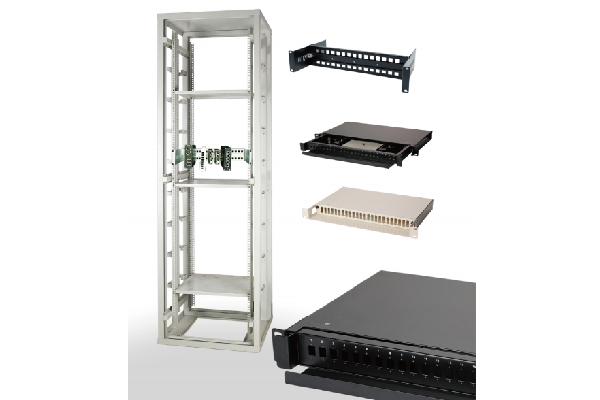

Приложение:

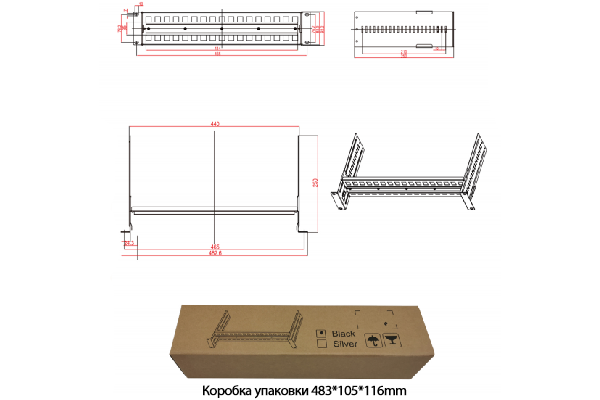

Размеры:
Стойка LNK-DR190 устанавливается в стандартный 19-дюймовый стоечный шкаф позволяют в стойку оборудование, смонтированное на DIN-рейке . В этом кратком руководстве показано , как собрать стойку.
В комплект входят следующие компоненты:
| Изображение | cИмя | Количество |
 |
Шасси для монтажа в стойку на DIN-рейку | 1PCS |
 |
Держатель шасси для монтажа в стойку | 2PCS |
 |
Металлическая шрапнель | 2PCS |
 |
Комбинированный винт M3x6 | 2PCS |
Ниже перечислены процедуры сборки:

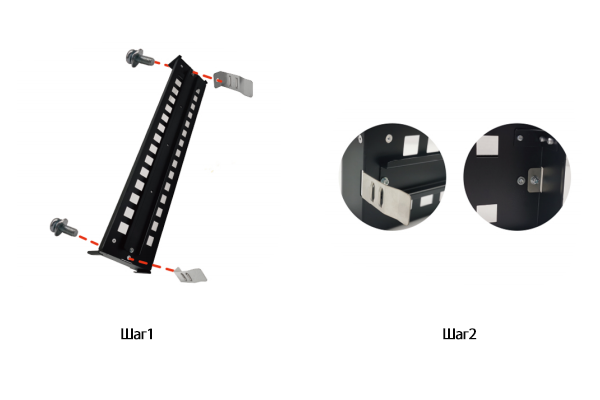

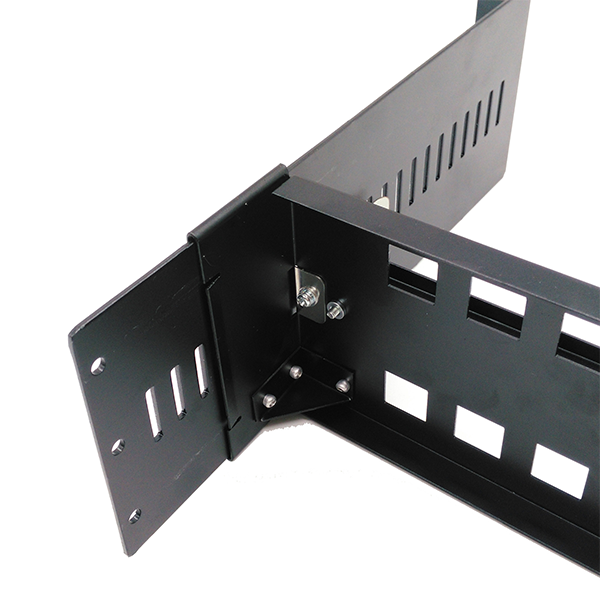

1. С помощью отвертки прикрепите металлическую шрапнель винтами M3x6 к шасси для монтажа в стойку на DIN-рейку с правой и левой стороны;

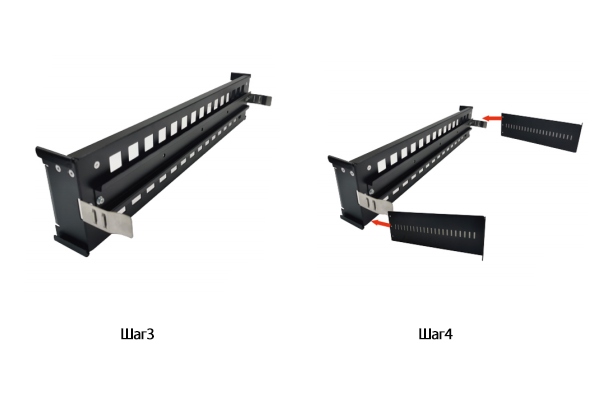

2. Вставьте держатели шасси для монтажа в направляющие с двух стороны шасси Rackmount DIN-Rail и отрегулируйте держатели Rackmount Установите держатели шасси в соответствующее положение.

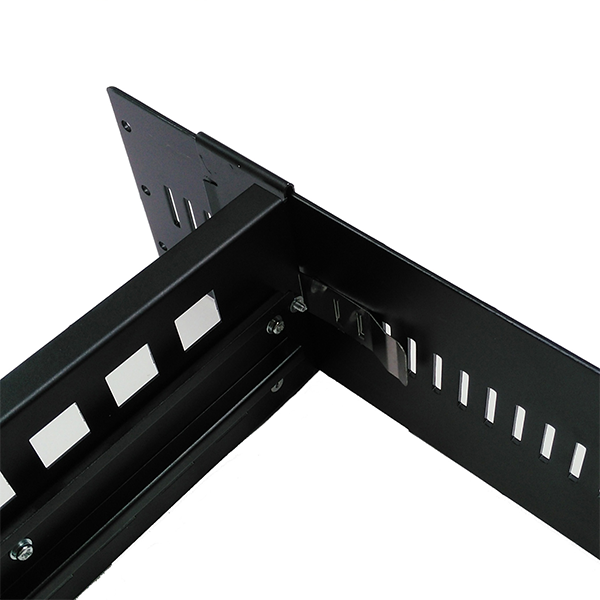

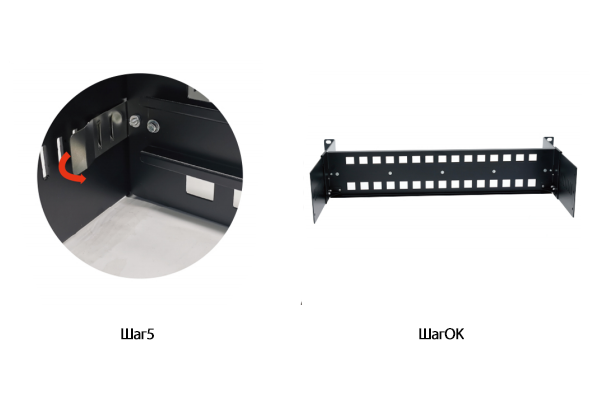

3. Отодвиньте назад или выдвиньте вперед держатели шасси для монтажа в стойку вдоль н аправляющих с двух сторон шасси Rackmount DIN-Rail, чтобы регулировка глубины стеллажа и гибкое пространство для установки Убедитесь, что стойка.Держатели шасси и шасси для монтажа в стойку на DIN-рейку надежно закреплены собранный.
4. Вставьте стойку в стандартный 19-дюймовый шкаф, затем используйте отвертку и четыре винта для крепления стойки к стандартному 19-дюймовому стоечному шкафу.
5. Максимальная грузоподъемность 8 кг
6. Регулируемая глубина для установки устройств размером от 1 до 8 дюймов (от 2,5 до 20,5 см)
Этапы установки:
