Промышленный миниатюрный медиаконвертер 100/1000BASE-X SFP ↔ 10/100/1000BASE-T с PoE+ 30W -LNK-IMC3012- SFP
В этом кратком руководстве описано, как установить и использовать медиаконвертер Hardened SFP. Это медиаконвертер для жестких условий эксплуатации, ограниченных пространством.
Описание
маркер
LNK-IMC3012-SFP
Мини-промышленный медиаконвертер 100/1000Base-X SFP в 10/100/1000Base-T Ethernet
В этом кратком руководстве описано, как установить и использовать медиаконвертер Hardened SFP. Это медиаконвертер для жестких условий эксплуатации, ограниченных пространством.
Особенности продукта:
LNK-IMC3012-SFP - это медиаконвертер на DIN-рейку, который поддерживает внешние SFP-модулии стандарту EN55022.Это продукт закапенного кпасса, диапазон рабоцих темпeрaтyp которого составляет-40℃ до 75℃.LNK-MC3012-SFP пoддepЖиBaeT 10/100/1000Base-T и 100/1000Base-X Dual Rate SFP Port. Порт Ethernet поддерживает как полудуплексный, так и полнодуплексный режим. LNK-MC3012-SFP одинаково работает как на стороне передатчика, так и на стороне приемника.Пользователи могут использовать модули 100/1000 Мбит/с Dual Rate SFP (одномодовое/многомодовое волокно, 1/2 жилы) по мере необходимости.
Общие сведения:
Для обеспечения бесперебойной транспортировки и хранения все изделия должны быть тщательно проверены, протестированы и надлежащим образом упакованы перед поставкой. При получении проверьте изделие на наличие видимых повреждений, которые могли возникнуть во время транспортировки.
Содержание пакета:
Медиаконвертер LNK-IMC3012-SFP x 1
Руководство по быстрому запуску x 1
L-образный настенный кронштейн x 1

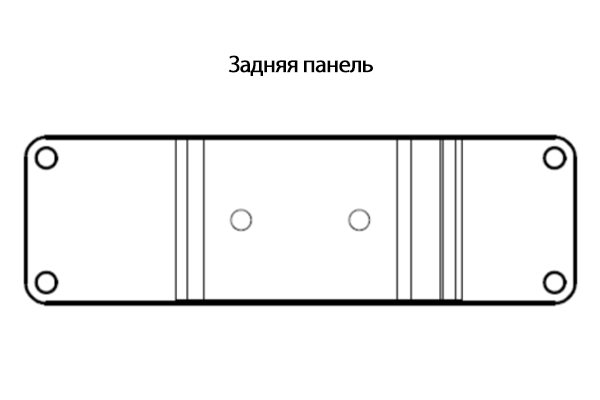

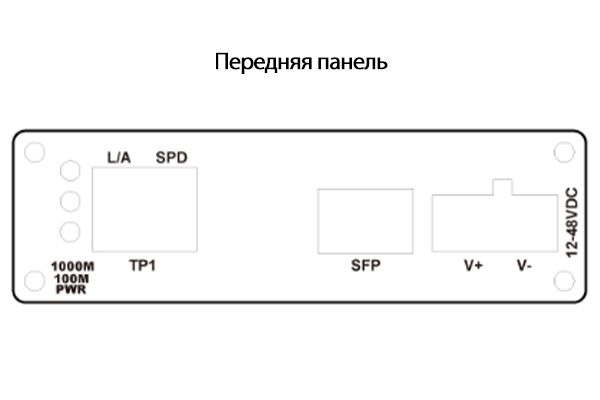

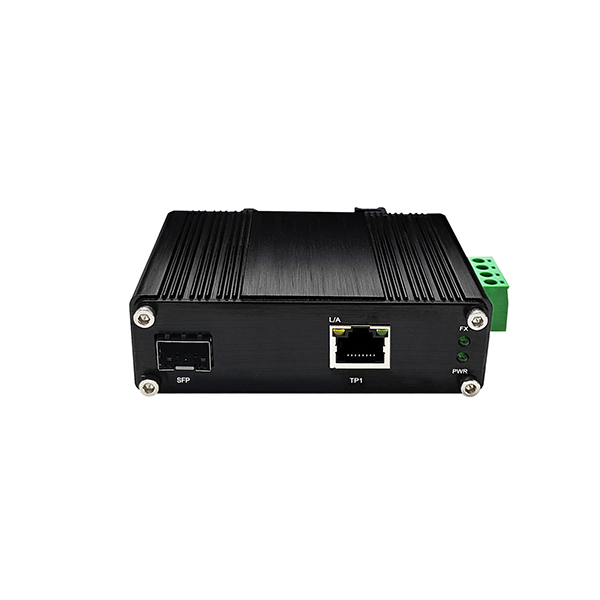

Физическое описание:
Установка:
Модуль трансивера SFP
При необходимости вы можете выбрать различные модули SFP (пожалуйста, обратитесь к нашему списку SFP для выбора соответствующего модуля).
Чтобы вставить/вынуть SFP, выполните следующие действия:

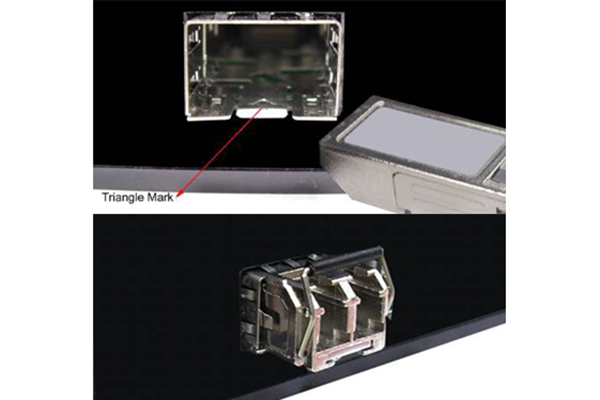

1. На боковой панели вставьте SFP-модуль в SFP-порт до его надежной фиксации.

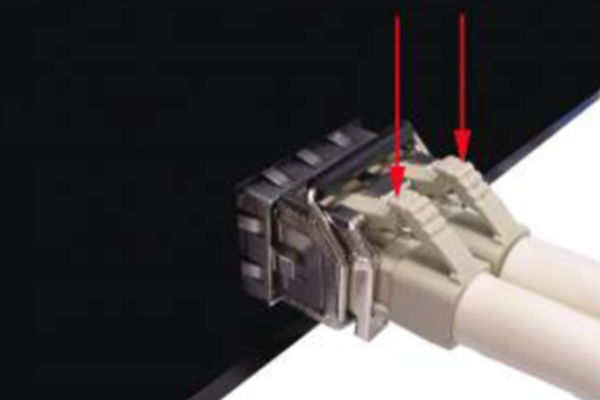

3. Чтобы извлечь SFP-модуль, нажмите на фиксатор разъема LC оптического волокна, чтобы вытащить оптоволоконный кабель.

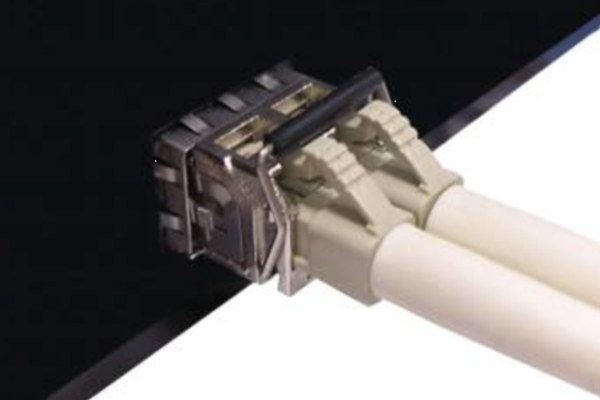

2. Подключите оптическое волокно (1/2 жилы) к разъему (разъемам) LC SFP.

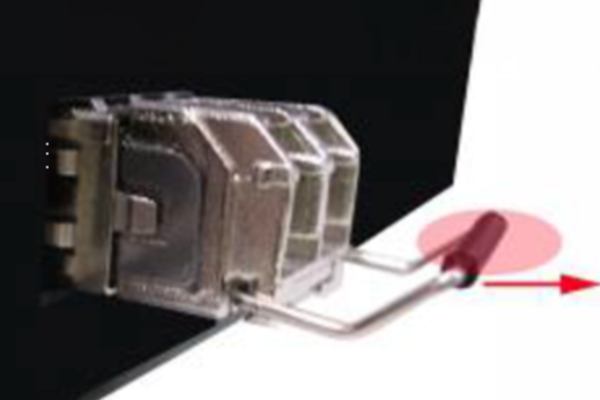

4. Потяните вниз рычаг SFP и удерживайте его в этом положении. Извлеките SFP-модуль из SFP-порта.

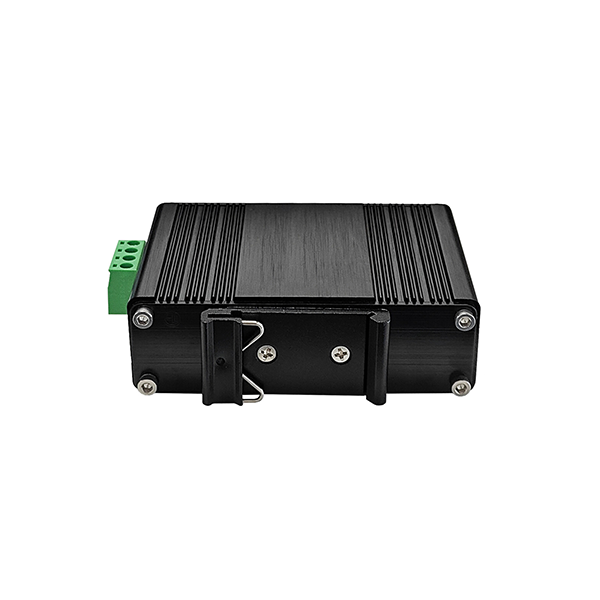

Установка на DIN-рейку:
LNK-IMC3012-SFP может быть установлен на DIN-рейку. Установка выполняется следующим образом:

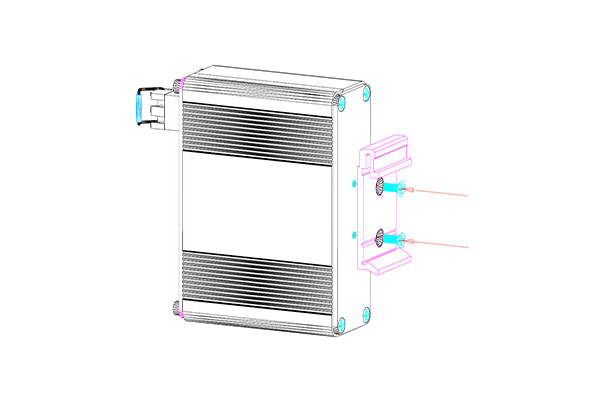

1. Затяните винты для крепления пластины DIN Rail

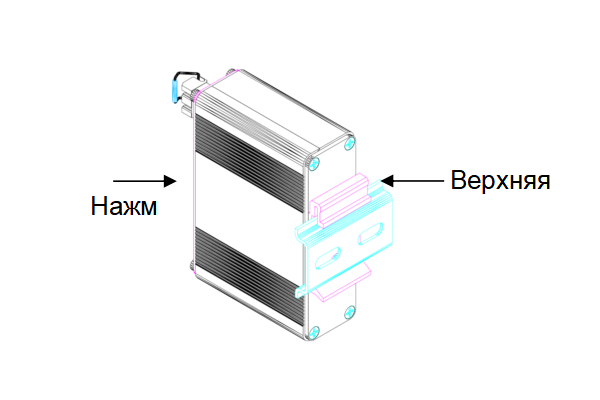

2. Зафиксируйте верхнюю часть зажима DIN-рейки на верхней стороне направляющей. Слегка надавите на нее, чтобы зажим надежно зафиксировался на направляющей
Установка настенного крепления:
LNK-IMC3012-SFP можно также установить на стене или плоской поверхности. Установка выполняется следующим образом:

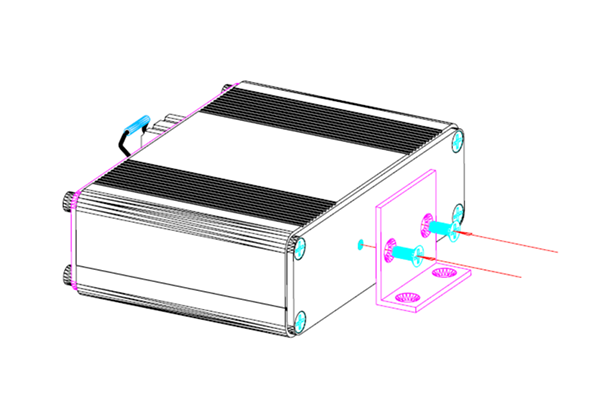

1. Затяните винты, чтобы закрепить настенный кронштейн

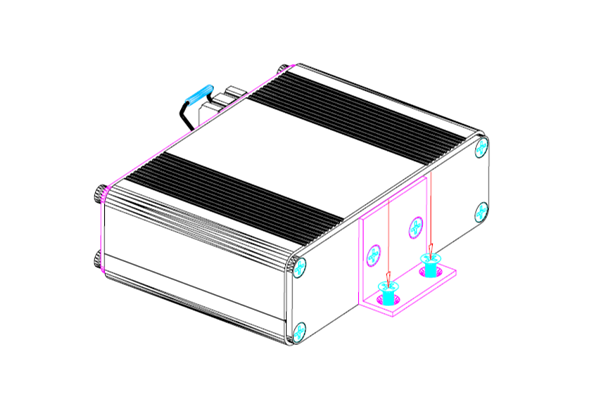

2. Закрепите выключатель на стене или на плоской поверхности с помощью 2 винтов, проходящих через монтажные отверстия, чтобы зафиксировать его в нужном
Настройка:

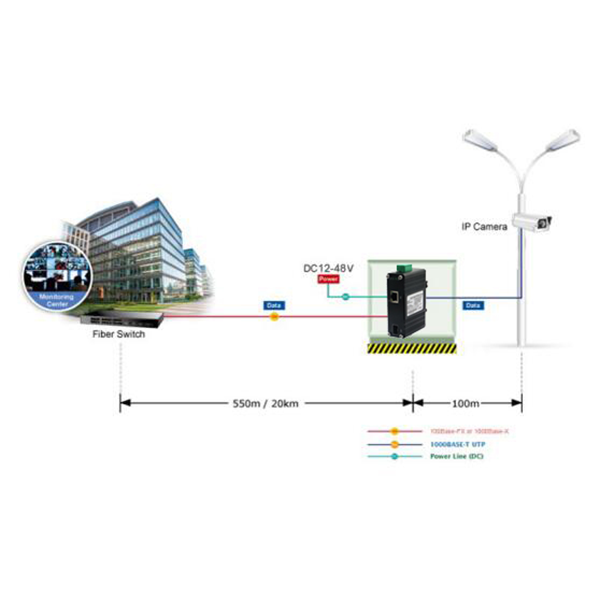

a)Подключите порт Ethernet медиаконвертера к IP-камере (устройству Ethernet) или сетевому устройству с помощью сетевого кабеля.
b)Вставьте соответствующий SFP в порт SFP. Подключите оптоволоконный кабель от устройства (медиаконвертера или коммутатора) с другого конца к разъему LC SFP.
c)После включения устройства индикатор PWR будет гореть. Если индикаторы не горят, проверьте подключение питания.
d)После правильного подключения всех кабелей индикаторы будут светиться в соответствии со светодиодными индикаторами состояния порта (стр. 4).

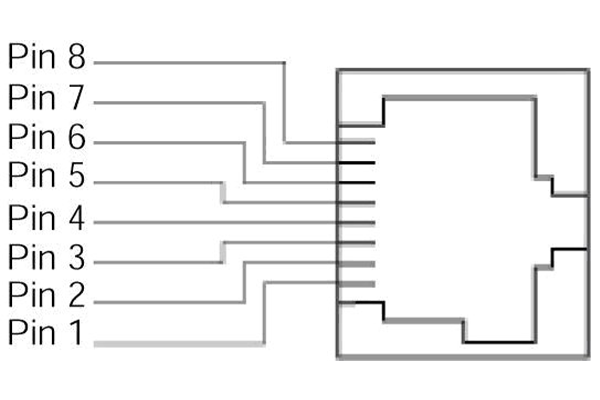

Интерфейс:
| Задание | ||
| Контакт | MDI | MDIX |
| 1 | TP0+ | TP1+ |
| 2 | TP0- | TP1- |
| 3 | TP1+ | TP0+ |
| 4 | TP2+ | TP3+ |
| 5 | TP2- | TP3- |
| 6 | TP1- | TP0- |
| 7 | TP3+ | TP2+ |
| 8 | TP3- | TP2- |

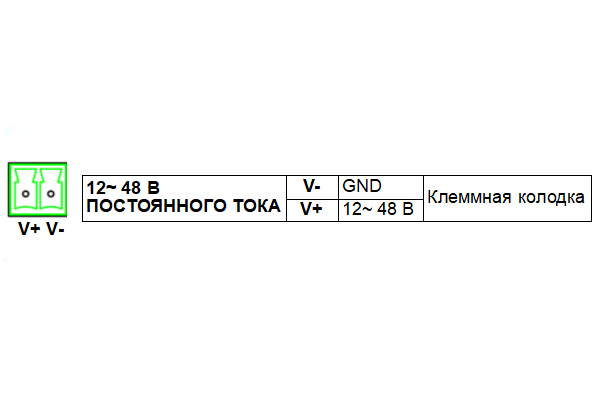

Подключение питания:

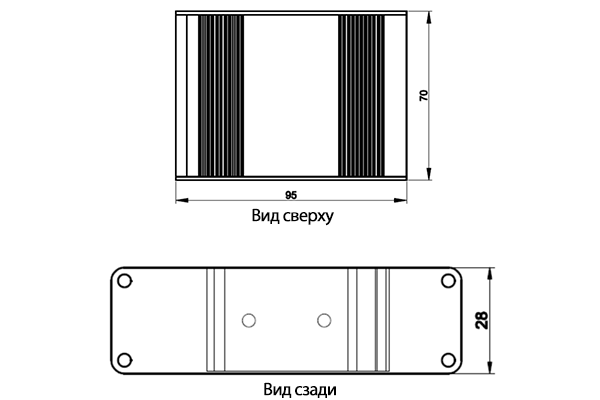

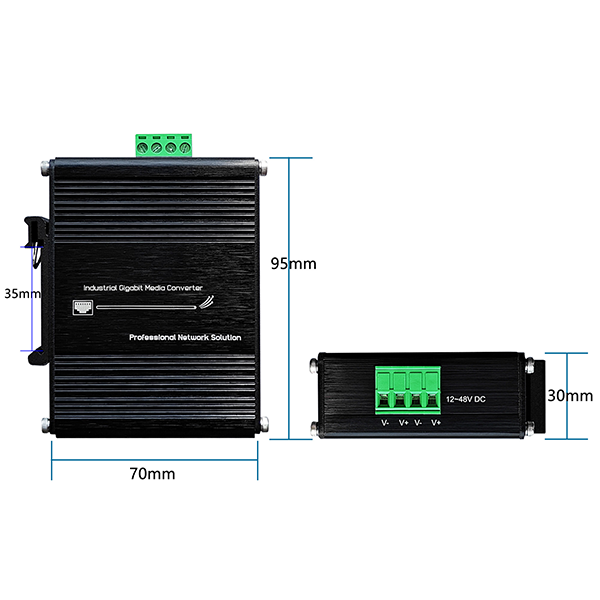

Светодиодные индикаторы состояния порта, габаритный рисунок:
| LED | Государство | Индикация |
| PWR | Зеленый | Включить питание. |
| С сайта | Выключение питания. | |
| 100 (SFP) | Зеленый | Установлено действительное оптоволоконное соединение 100M |
| 1000 (SFP) | Зеленый | Установлено действующее оптоволоконное соединение 1000M |
| СПД | Желтый | Установлен Ethernet 1000M |
| С сайта | Установлен 100M Ethernet | |
| Л/А
(RJ45) |
Стабильный | Установлено действительное сетевое соединение |
| Мигающий | Передача или прием данных.
A означает "активность". |
Функциональное описание:
1. Преобразование 10/100/100Base-TX в 100/1000Base-X SFP
2. Поддерживает вход питания 12~48 В постоянного тока
3. Поддержка полного/полудуплексного режима
4. Поддержка внешнего SFP
5. Поддержка Auto-MDI/MDIX
6. Поддерживает установку на DIN-рейку и настенный монтаж
7. Широкие светодиодные индикаторы для диагностики сети
8. Закаленные в окружающей среде-40℃ - 75℃ (-40℉ - 167℉ ) рабочие температуры.
связаться с нами
Сопутствующие популярные продукты
MИHИ 4K DVI опTовопоконный pасширитель с RS232-LNK-MHD-S20
Оптоволоконный удлинитель 4K DVI обеспечивает передачу видеосигнала DVI на большие расстояния по одному оптоволоконному кабелю, поддерживает высокое разрешение до 4K*2K@60Hz, YUV 4:2:0.
Промышленный упроЧненный гигабитный └2 + управлЯемый PоĒ + коммутаторкoMMyTaтop Ethernet и3 onтиЧecкoro вoлокнa, пopT 8×10/100/1000T RJ45 + CЛOT4x1000 SFP-LNK-IMC408M
В этом кратком руководстве описано, как установить и использовать коммутатор Hardened Gigabit Ethernet Switch. Это инжектор для жестких условий эксплуатации.
Наполнитель 1 гаван 802.3bt PoE IP40 промышленный PoE к 4 порту 802,3 Af/на репитере PoE гигабита-LNK-IPE104-30
Может питать устройства, работающие по технологии IEEE 802.3af PoE, IEEE 802.3at.
LC-KOHHеKTOp 20KM 12g-sdi BОлОKОHHыЙ удлинительOптоволоконный прeобразоватeль 12G SD| c обаTHЫM RS485 И BЫXOДOM loop Out, OДHOMOДOBЫЙ BOЛOKOHHЫIЙ-LNK-M3G-BI20
Автоматическое выравнивание кабеля для обеспечения целостности сигнала
Закаленный промышленный 10-портовый Ethernet-кoмyaop Gigabit 10/100/1000BASE-T RJ45 12 ~ 48 B постоЯнHого тoка |P40 неуправлЯемый cетевой кoммутaтo Pug and Play
В этом кратком руководстве описаны установка и использование промышленного Ethernet-коммутатора Mini 10-Port 10/100/1000M. Это промышленный Ethernet-коммутатор для жестких условий эксплуатации, ограниченных пространством.
Industrial 4-Port 10/100/1000T 802.3at PoE+Switch with 12~48VDC-LNK-IMC104G-SFP
В этом кратком руководстве описаны установка и использование коммутатора Hardened Ethernet. Это коммутатор Ethernet для жестких условий эксплуатации, ограниченных пространством.
Сетевой адаптер Micro Mini USB 3.0 к сетевой карте Gigabit -LNK-TCU1000
Серия E-link LNK-TCU1000 USB-C Network Interface Card предназначена для ноутбуков/ПК/планшетов с интерфейсом Type-C, которым необходим быстрый и стабильный доступ в Интернет через UTP-кабель.
Mini Industrial Managed 5 Ports (PoE) Ethernet Switch 10/100/1000Mbps EthernetSwitch DC12~48V DIN-Rail&Wall-mount Aluminum Case-LNK-IMC005G
Серия ZP-IMC005G представляет собой мини-промышленный 5-портовый 10/100/1000T Gigabit Ethernet коммутатор с широким диапазоном входного питания 12~48 В постоянного тока.
Industrial 3-Port 10/100/1000T 802.3at PoE+Switch with 12~48VDC-IMC103G-SFP
В этом кратком руководстве описано, как установить и использовать медиаконвертер Hardened SFP. Это медиаконвертер для жестких условий эксплуатации, ограниченных пространством.
LNK-MHRA4K-S20 4K HDMIволоконно-оптиЧеский удлинитель
Оптоволоконный удлинитель 4K DVI обеспечивает передачу видеосигнала DVI на большие расстояния по одному оптоволоконному кабелю, поддерживает высокое разрешение до 4K*2K@60Hz, YUV 4:2:0.
Промышленный волоконно-оптиЧеский преобразователь 10G на DIN-рейку10G/5G/2.5G/1G/100Base-T RJ45 B 10GBase-X SFP + oпTиЧecкий транcивep 1248V DC BXод-LNK-IMC10G-SFP+
LNK-IMC10G-SFP+ – это самый маленький медиаконвертер Ethernet 10G промышленного класса, обеспечивающий неблокируемую скорость передачи данных и высокую гибкость для расширения 10 Gigabit Ethernet в жестких промышленных условиях.
Промышленный последовательный конвертер RS232/RS485/RS422 волоконно-оптический модем/LNK-IRS93-SFP
В этом кратком руководстве описаны установка и использование промышленного оптоволоконного модема с последовательным интерфейсом RS232/RS485/RS422. Это оптоволоконный модем с последовательным интерфейсом, выбираемый для работы в жестких условиях, ограниченных пространством.
Магнитная ручка с левитацией-LNK-MLP-DS-O
Серия LNK-MLP-DS – этомагнитнаялевитирующаяручкасдок-станцией.Она обладаетхарактеристикамивысокогокачестваивысокойцветовойценности,что являетсялучшимвыборомдляделовогоофисаиподарковнапраздники.
MeдиaкoнBeprep Industrial Ethernet L2+ 24-п0pTОBЫЙ 10/100/1000T + 4-пОрTОBЫЙ 1000X SFPуправлЯемый Ethernet-коммутатор-LNK-DIMC2424M
Серия ETH-DIMC2424M – это управляемый L2+ 24-портовый 10/100/1000Base-T + 4-портовый 1000Base-X SFP коммутатор Ethernet с усиленной защитой.
Mini Industry 2 Port 1000Mbps 802.3bt 90W PoE коммутатор с 2 портами SFP волоконно – оптический -LNK-IMC202G-SFP
В этом кратком руководстве описано, как установить и использовать медиаконвертер Hardened SFP. Это медиаконвертер для жестких условий эксплуатации, ограниченных пространством.

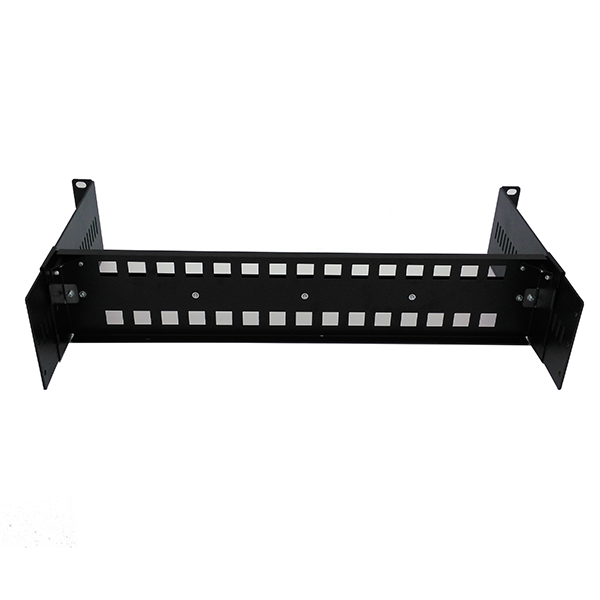

Панель для DIN-рейки с регулируемой глубиной и монтажом в стойку-LNK-DR190-B
