Промышленный упроЧненный гигабитный └2 + управлЯемый PоĒ + коммутаторкoMMyTaтop Ethernet и3 onтиЧecкoro вoлокнa, пopT 8×10/100/1000T RJ45 + CЛOT4x1000 SFP-LNK-IMC408M
В этом кратком руководстве описано, как установить и использовать коммутатор Hardened Gigabit Ethernet Switch. Это инжектор для жестких условий эксплуатации.
Описание
маркер
Серия LNK-IMC408M
Управляемый промышленный коммутатор Ethernet
В этом кратком руководстве описано, как установить и использовать коммутатор Hardened Gigabit Ethernet Switch. Это инжектор для жестких условий эксплуатации.
Особенности продукта:

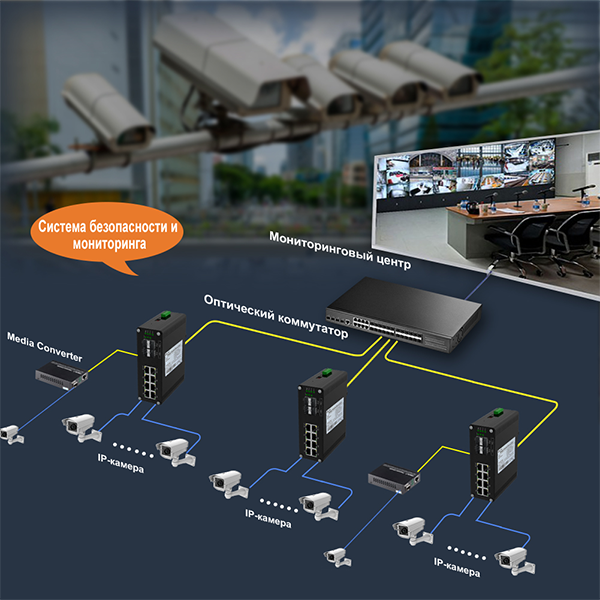

Серия LNK-IMC408M - это управляемый L2+ 8-портовый 10/100/1000Base-T (802.3at PoE) + 4-портовый 1000Base-X SFP коммутатор Ethernet с усиленной защитой. Коммутатор имеет 8 портов Gigabit Ethernet и 4 оптоволоконных порта SFP. TP (RJ45) поддерживает 10/100/1000Base-T(X), полно/полудуплексный режим и автоматическое подключение MDI/MDI-X; 1000Base-X поддерживает 1 или 2 жилы одномодового или многомодового волокна. Благодаря надежной конструкции и простоте использования этот продукт является отличным выбором для интеграции сетей, состоящих из сетевых устройств, таких как IP-камеры и беспроводные точки доступа, между удаленными объектами.
Общие сведения:
Для обеспечения бесперебойной транспортировки и хранения все изделия должны быть тщательно осмотрены, проверены и хорошо упакованы перед доставкой. При получении проверьте изделие на наличие видимых повреждений, которые могли возникнуть во время транспортировки.
Содержание пакета:
Коммутатор LNK-IMC408M x 1
Руководство по быстрому запуску x 1
Характеристики:
► Поддержка 8x10/100/1000Base-T + 4x1000Base-X SFP
► Порт RJ45 10/100/1000 Мбит/с поддерживает полный/полудуплексный режим, автосогласование, автоматический MDI/MDIX
► Соответствие стандарту IEEE802.3af/at

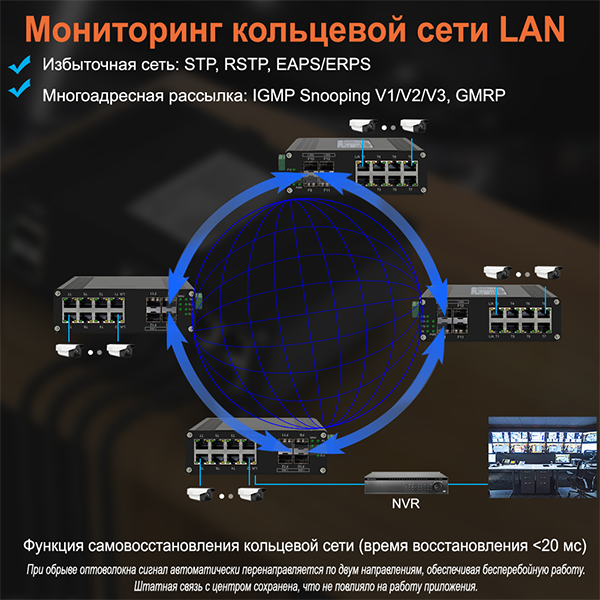

► DIP-переключатель поддерживает управление кольцом одной клавишей
► Поддержка подключения порта USB-C для удобного управления, без необходимости доступа к последовательному порту RS232
► 9K Bytes Jumbo Frame
► IEEE 802.3az Энергоэффективный Ethernet (EEE)

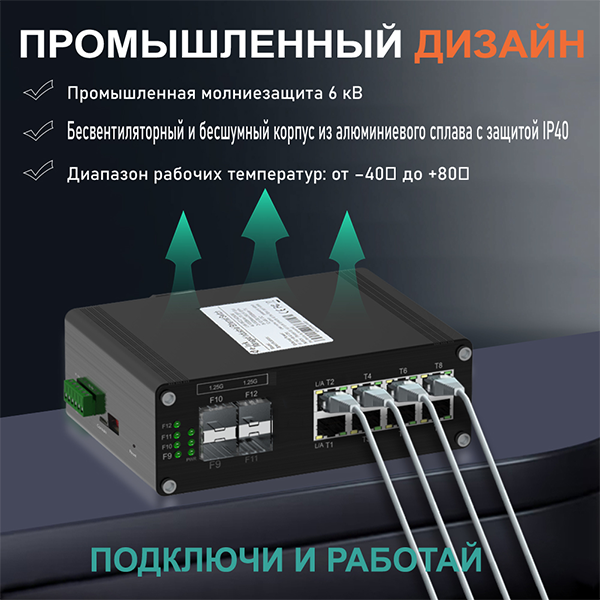

► Алюминиевый корпус IP40

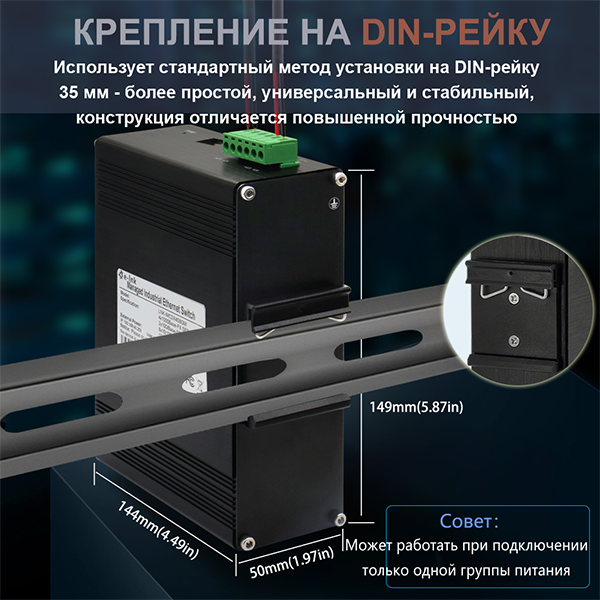

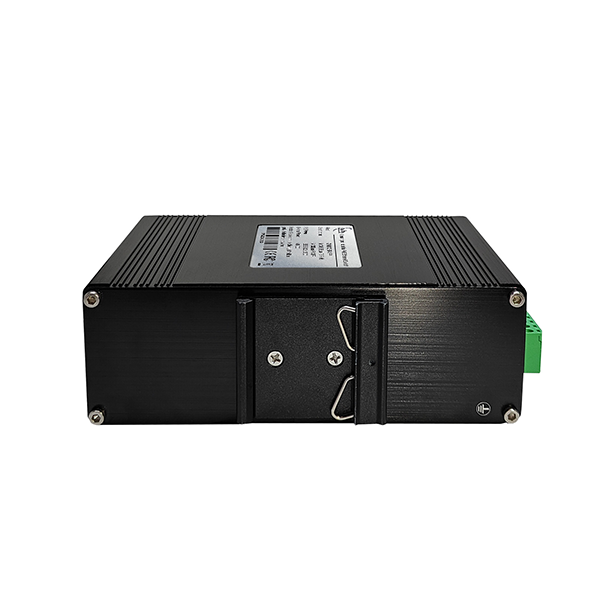

► Поддерживает установку на DIN-рейку
► Рабочая температура от -40°C до 80°C (от -40°F до 176°F)

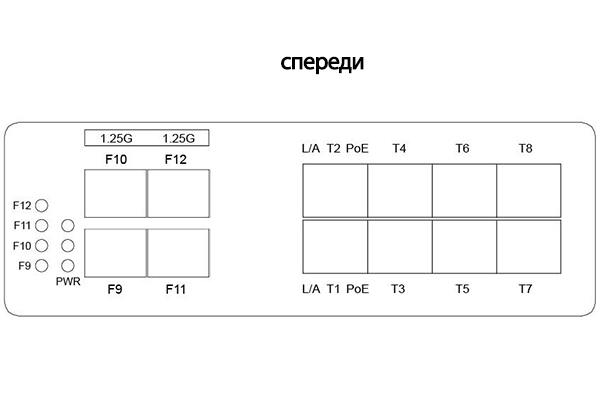

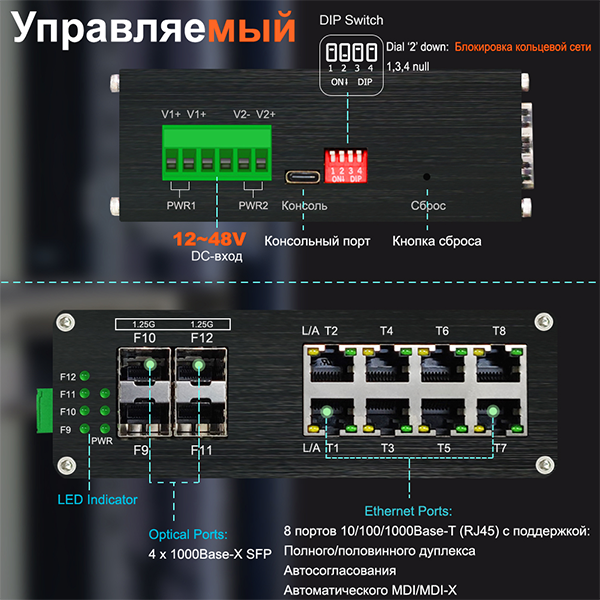

Техническая структура и описание порта:
T1~T8: порт Ethernet 10/100/1000 Мбит/с (PoE)
F9~F12: оптический порт Gigabit SFP

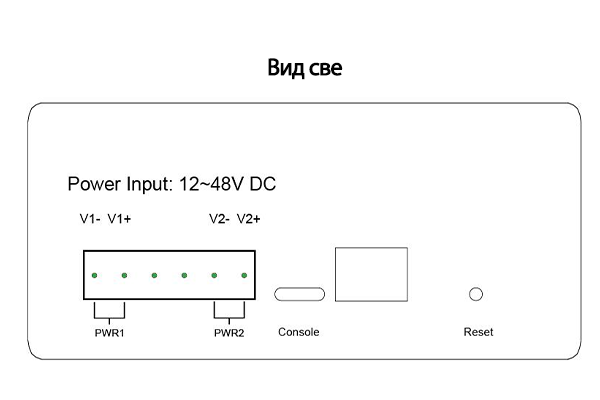

Силовые промышленные терминалы: 12 ~ 48VDC (48~57V при использовании PoE), двойное резервирование, пожалуйста, используйте источник питания AC110~245V, 50/60Hz.
Настройка:
a)Подключите порт RJ45 коммутатора к устройству с помощью сетевого кабеля.
b)Подключите модуль 1,25G SFP и вставьте разъем LC коммутационного шнура в порт LC приемопередатчика SFP.
c)После включения устройства индикатор PWR будет гореть. Если индикаторы не горят, проверьте подключение питания.
d)После правильного подключения всех кабелей проверьте состояние индикаторов и выполните соответствующие действия по устранению неполадок.
Технические указатели:
| Ethernet | ||||
| Стандарты: | IEEE802.3 10BASE-T | |||
| IEEE802.3u 100BASE-TX | ||||
| IEEE802.3ab 1000BASE-T | ||||
| IEEE802.3z 1000BASE-X | ||||
| IEEE802.3p QoS | ||||
| IEEE802.1d Spanning Tree | ||||
| Скорость пересылки и фильтрации: | 14 880 кадров в секунду (10 Мбит/с) | |||
| 148 800 стр. в секунду (100 Мбит/с) | ||||
| 1 488 000 фпс (1000 Мбит/с) | ||||
| Память пакетного буфера: | 12M бит | |||
| Тип обработки: | Хранить и пересылать | |||
| Пропускная способность объединительной платы | 26 Гбит/с | |||
| Максимальная длина пакета: | 9K Bytes Jumbo Frame | |||
| Размер таблицы адресов: | 8K MAC-адресов | |||
| Интерфейс | ||||
| Коннектор: | 8 x RJ45 | |||
| Консоль | USB-C | |||
| Оптический порт: | 4 x 1000Base-X SFP | |||
| PoE (питание через Ethernet) | ||||
| Стандарт: | IEEE 802.3at Power over Ethernet Plus | |||
| IEEE 802.3af Power over Ethernet | ||||
| Порт: | 8 x RJ45 | |||
| Назначение выводов питания | 4/5(+), 7/8(-) | |||
| Бюджет PoE: | Бюджет PoE до 240 Вт | |||
| Окружающая среда | ||||
| Рабочая температура: | От -40°C до 80°C (от -40°F до 176°F) | |||
| Температура хранения: | От -40°C до 85°C (от -40°F до 185°F) | |||
| Относительная влажность: | От 5% до 95% без конденсации | |||
| ВРЕМЯ НАРАБОТКИ НА ОТКАЗ | > 200 000 часов | |||
| Электрические и механические | ||||
| Входная мощность: | 12~48 В постоянного тока (без PoE); 48~57 В постоянного тока (PoE)
Резервное питание (6-контактный клеммный блок) |
|||
| Потребляемая мощность: | 8 Вт макс. (Используемый PoE<240 Вт) | |||
| Защита: | ||||
| Перегрузка входа питания: | Автоматический сброс | |||
| Обратная полярность: | Присутствует | |||

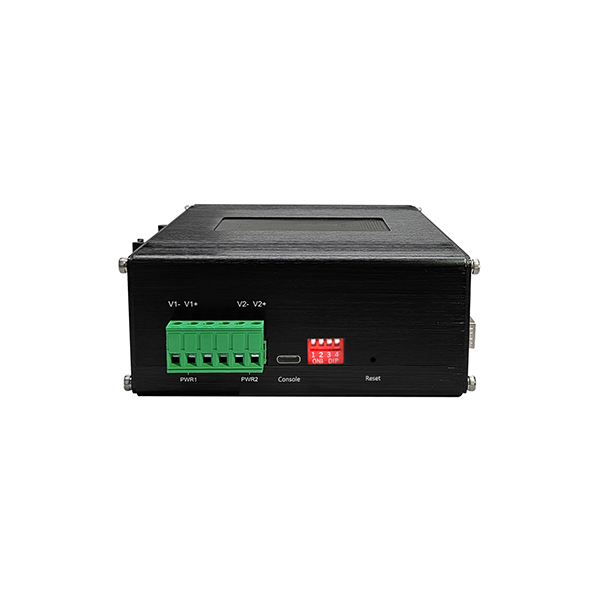

| DIP-переключатель | ||||
| 4-разрядный DIP-переключатель
|
DIP | Функция | Настройки | |
| SW 1 | / | / | / | |
| SW 2 | Управление кольцом | ON - включено | OFF - отключено | |
| SW 3 | / | / | / | |
| SW 4 | / | / | / | |
| Светодиодные индикаторы: | ||||
| PWR | Состояние питания | |||
| Ethernet (L/A) | Ссылка/деятельность | |||
| PoE | Состояние PoE | |||
| Состояние волокна | Порт SFP: F9~F12 | |||
| Размеры (ШхДхГ): | 149 x 114 x 50 мм | |||
| Вес: | 0,55 кг | |||
| Корпус: | Алюминиевый корпус | |||
| Варианты крепления: | Крепление на DIN-рейку | |||
| Особенности программного обеспечения | ||||
| Протоколы резервирования | Поддержка STP/RSTP/MSTP/ERPSv2, агрегация каналов | |||
| Поддержка многоадресной рассылки | Поддержка IGMP Snooping V1/V2/V3, поддержка GMRP, GVMP, 802.1Q | |||
| VLAN | Поддержка IEEE 802.1Q 4K VLAN, поддержка QINQ, Double VLAN, | |||
| Управление временем | SNTP | |||
| QOS | Перенаправление на основе потока
Ограничение скорости на основе потока |
|||
| ACL | ACL на основе портов
ACL на основе портов и VLAN |
|||
| Управление PoE | Предельная суммарная мощность источника питания PoE
Распределение выходной мощности PoE |
|||
| Диагностическое обслуживание | Поддержка зеркалирования портов, Syslog, Ping | |||

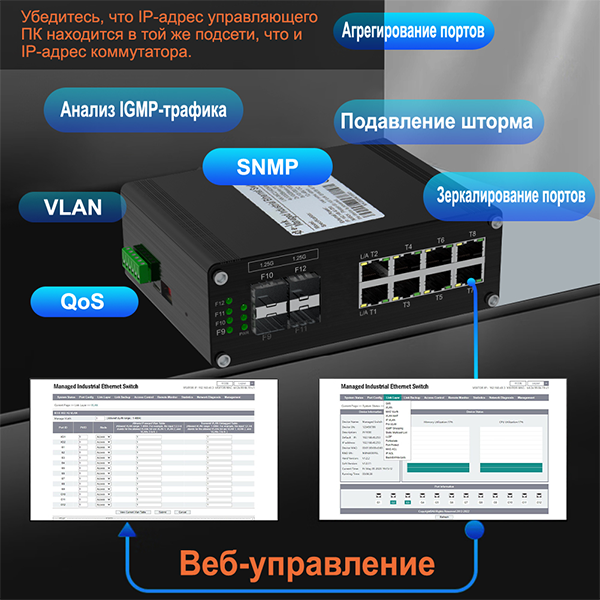

| Функция управления | Поддержка CLI, WEB, SNMPv1/v2/v3, сервер Telnet для управления, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT | |||
| Управление сигнализацией | Поддержка 1-стороннего релейного выхода сигнализации, RMON, TRAP | |||
| Безопасность | Защита от широковещательных штормов, HTTPS/SSLv3, AAA и RADIUS, SSH2.0, поддержка DHCP Snooping, Option 82, доступ к безопасности 802.1X, поддержка иерархического управления пользователями, список контроля доступа ACL, поддержка DDOS, фильтрация / привязка MAC на основе портов, черные дыры MAC, защита IP-источников, изоляция портов, ограничение скорости ARP-сообщений | |||
| Передовые функции уровня 2+ | Управление IPv4/IPv6
Статический маршрут |
|||
| Нормативные утверждения | ||||
| ISO9001, CE, RoHS, FCC | ||||
