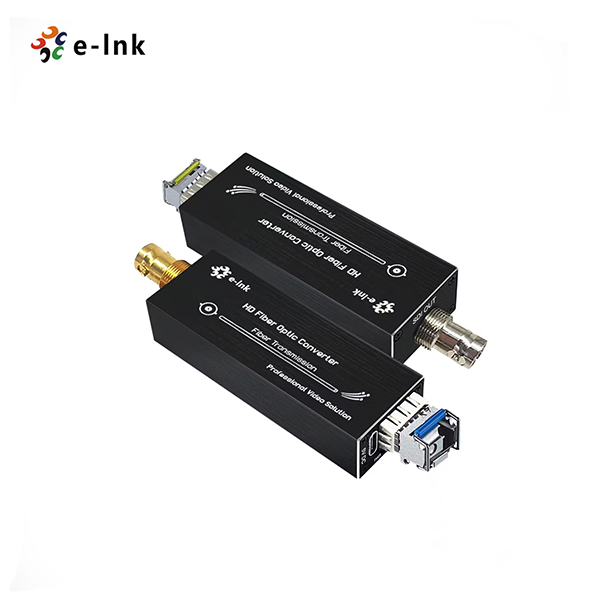

HD SDl Fiber Extender Single LC 20km Mini SDl Video over Fiber Пepeдaryиk ИприеMHиK-LNK-MHD-S20
Оптоволоконный удлинитель серии ZP-MHD Mini HD-SDI поддерживает 1-канальный видеосигнал HD-SDI (со встроенным аудио), передаваемый по оптоволоконному кабелю.
Описание
маркер

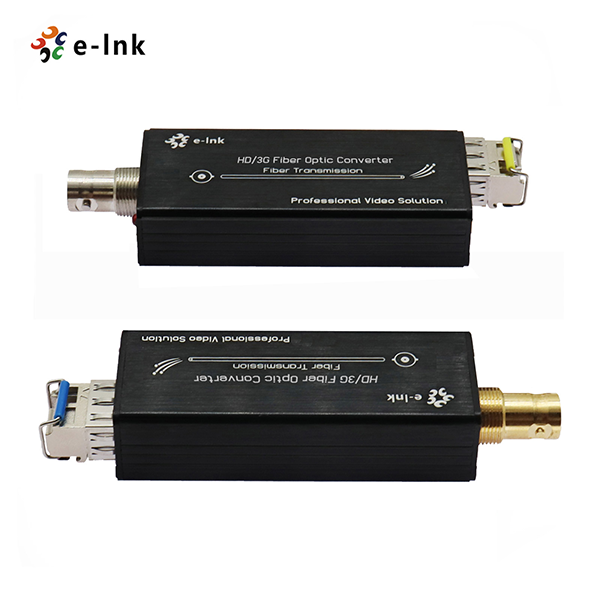

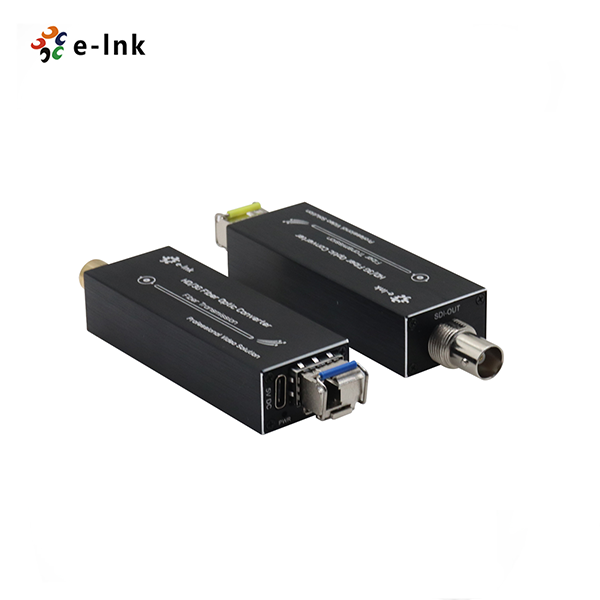

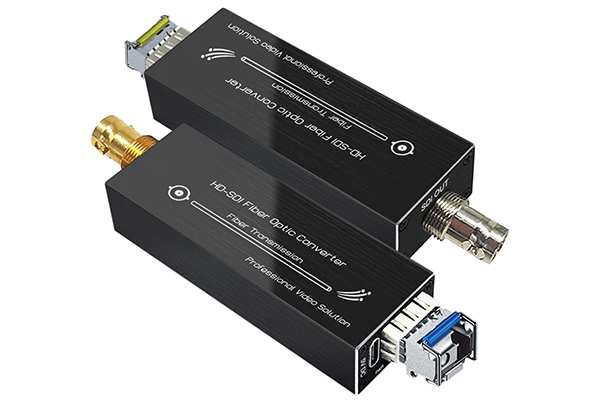

Мини-удлинитель HD-SDI по оптоволокну
Особенности продукта:
► Каждый канал включает 8-канальный звук
► Автоматическое выравнивание кабеля для обеспечения целостности сигнала
► Автоматическая разблокировка 270 Мбит/с - 1,48 Гбит/с
► Прямая совместимость с системами камер HD-SDI
► Возможность передачи данных на расстояние до 20 км
► Вход питания через клеммную колодку; горячая замена и горячее подключение;
► Полностью цифровая передача без сжатия на уровне вещания
► Супер оптический динамический диапазон и свободная настройка;
► Волоконно-оптическая техника WDM/CWDM/DWDM;
► Ультраширокий температурный диапазон промышленного уровня (-20℃~+ 70℃ ), адаптируемый к различным условиям окружающей среды;
Описание функций:
Оптоволоконный удлинитель серии ZP-MHD Mini HD-SDI поддерживает 1-канальный видеосигнал HD-SDI (со встроенным аудио), передаваемый по оптоволоконному кабелю. Преобразователи HD-SDI Video over Fiber включают в себя один передатчик и один приемник сигнала HD-SDI. Благодаря компактным размерам он легко интегрируется в другие устройства. Он широко используется в области видеонаблюдения и вещания.

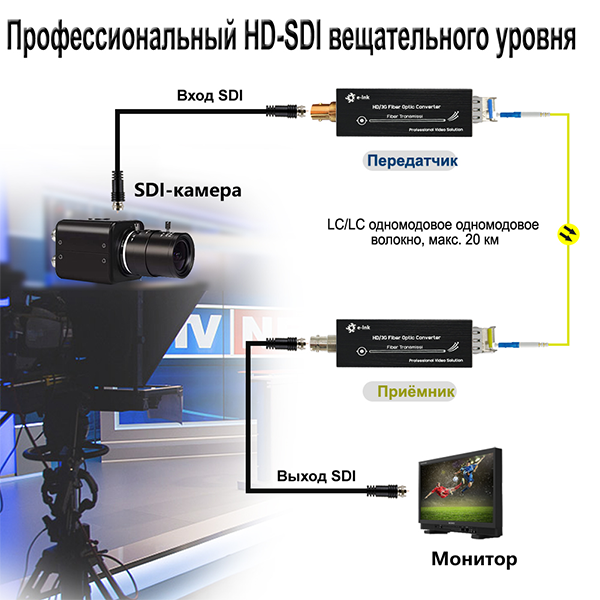

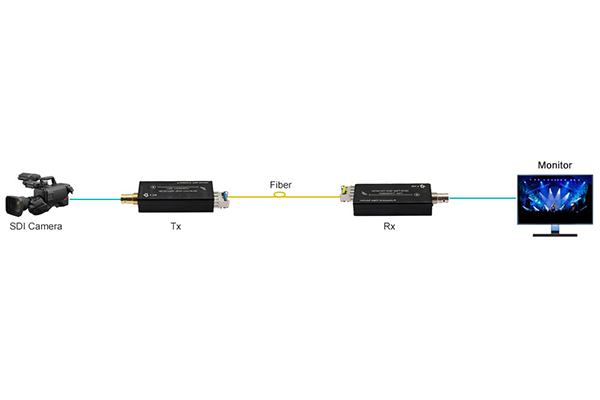

Примеры использования:
Примеры использования:
| Волоконно-оптический интерфейс | |

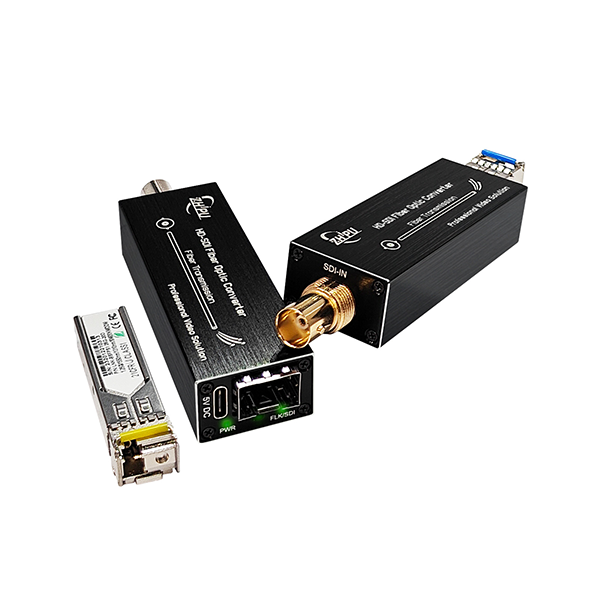

| Оптоволоконный интерфейс | Simplex LC |
| Расстояние передачи | 550м-20Км |
| Длина волны | 850 нм/1310 нм/1550 нм |
| Видео | |
| Видеоинтерфейс | BNC |
| Входной/выходной импеданс видеосигнала | 75Ω |
| Напряжение видеовхода/выхода | Типичный: 1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Скорость передачи видеоданных | Максимум 1,48 Гбит/с |
| Дифференциальный коэффициент усиления (10%～ 90% APL) | <1% |
| Поддержка формата SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| Стандарт видео SDI | 270 Мбит/с (SD-SDI) |
| 1,485 Гбит/с (HD-SDI) | |
| Электрика | |
| Адаптер питания | 5 В постоянного тока, интерфейс Type-C |
| Потребляемая мощность | <3W |

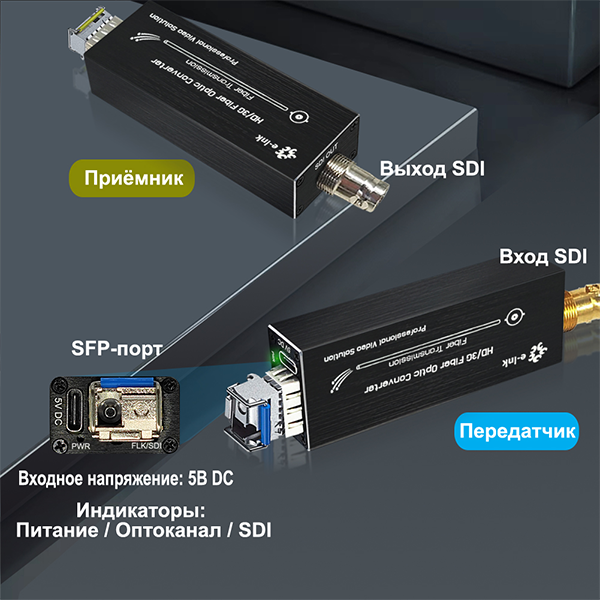

| Светодиодный индикатор | |
| SDI | SDI видео |
| П/Т | Источник питания |
| Механические | |

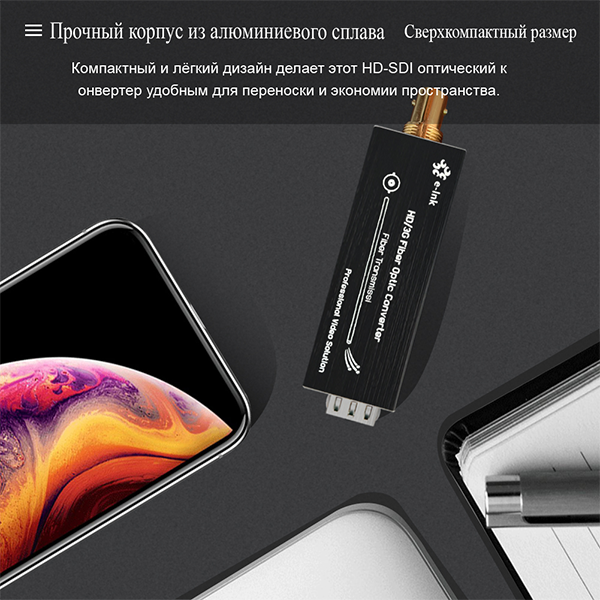

| Размеры (LxWxH) | 79 x 27 x 18 мм |
| Вес | 0.5KG/пара |

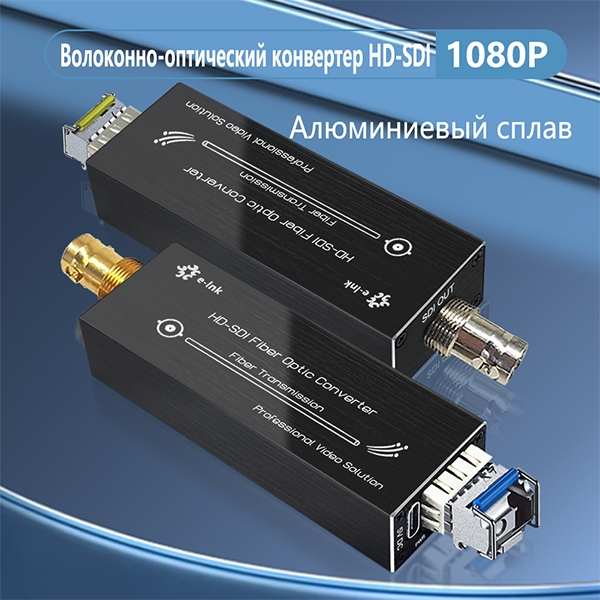

| Обсадная труба | Алюминиевый корпус |
| Варианты монтажа | Настольный компьютер |
| Окружающая среда | |
| Рабочая температура | -20℃～+ 70℃ |
| Температура хранения | -40℃～ +80℃ |
| Рабочая влажность | 5%~90% без конденсации |
| Влажность при хранении | 5% ~ 90% без конденсации |
| ВРЕМЯ НАРАБОТКИ НА ОТКАЗ | ≥100000 часов |
| Модель | Описание |
| ZP-MHD-MM | Мини HD-SDI в волоконно-оптический конвертер, MMF, LC волоконно-оптический разъем 550 метров, включая передатчик и приемник, используется парами |
| ZP-MHD-20 | Мини HD-SDI в волоконно-оптический конвертер, SMF, LC волоконный разъем 20KM, включая передатчик и приемник, используется парами |
