LNK-MHRA4K-S20 4K HDMIволоконно-оптиЧеский удлинитель
Оптоволоконный удлинитель 4K DVI обеспечивает передачу видеосигнала DVI на большие расстояния по одному оптоволоконному кабелю, поддерживает высокое разрешение до 4K*2K@60Hz, YUV 4:2:0.
Описание
маркер

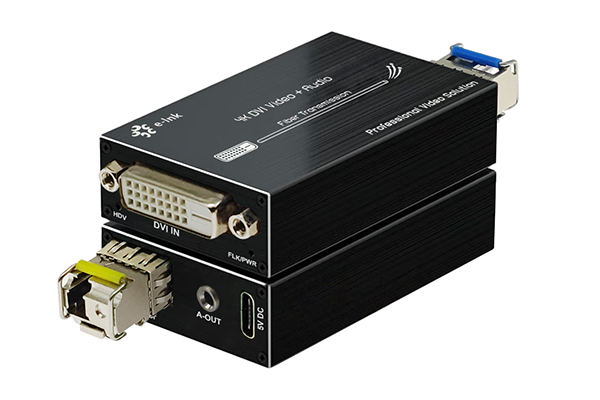

Оптоволоконный удлинитель 4K DVI
Руководство пользователя
Описание:

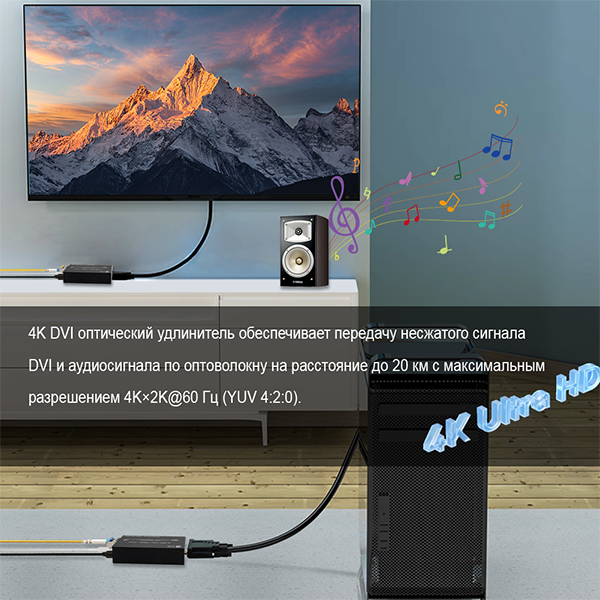

Оптоволоконный удлинитель 4K DVI обеспечивает передачу видеосигнала DVI на большие расстояния по одному оптоволоконному кабелю, поддерживает высокое разрешение до 4K*2K@60Hz, YUV 4:2:0. Удлинитель может использоваться для широкого спектра приложений, требующих передачи видео высокого разрешения на большие расстояния с высоким качеством благодаря хорошей стабильности и мощной защите.
Характеристики:
1. Передает сигналы DVI и аудио на расстояние до 20 км по оптоволоконному кабелю;
2. Поддержка разрешения видео максимум до 4K*2K@60 Гц, YUV 4:2:0
3. Соответствие стандарту DVI 1.0;

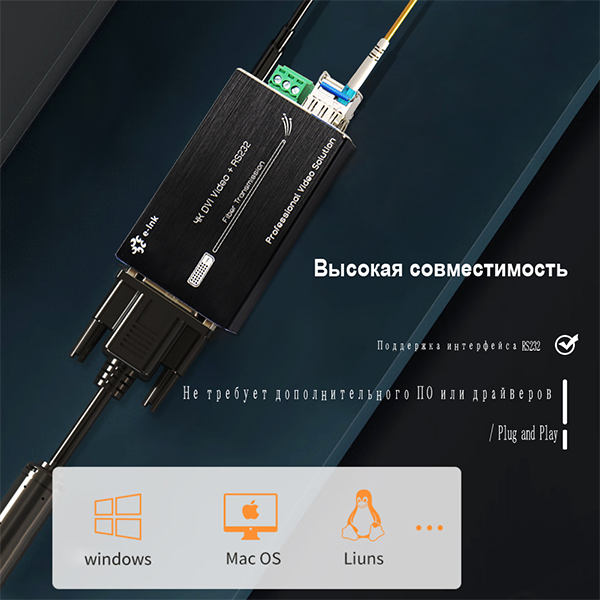

4. Высокая совместимость, автоматическое согласование источника и устройства отображения;
5. Встроенная система автоматической регулировки делает изображение плавным, четким и стабильным;
6. Встроенная система защиты от электростатического разряда;
7. Простая установка, подключи и работай;
Поддержка максимального разрешения:
| Субдискретизация цветности | 4：4：4 | 4：2：2 | 4：2：0 |
| DVI | 4K@30 Гц | 4K@30 Гц | 4K@60 Гц |

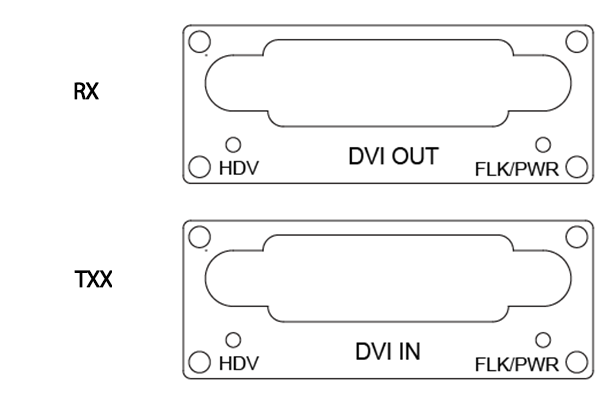

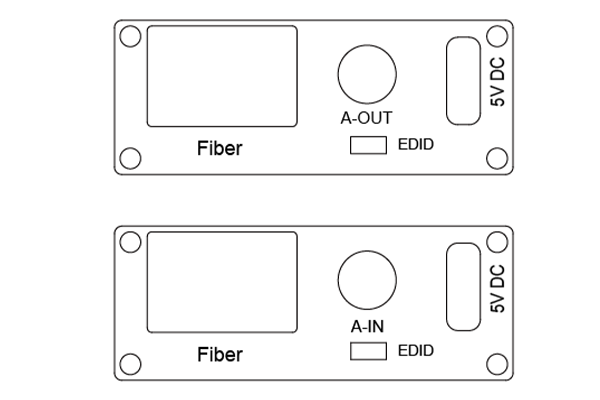

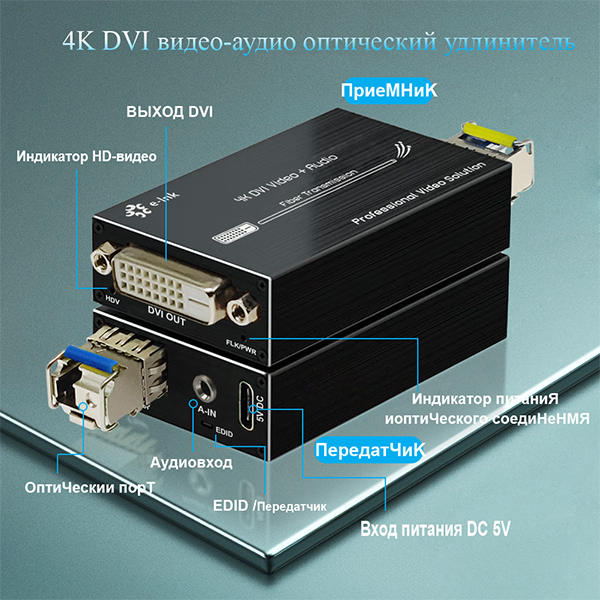

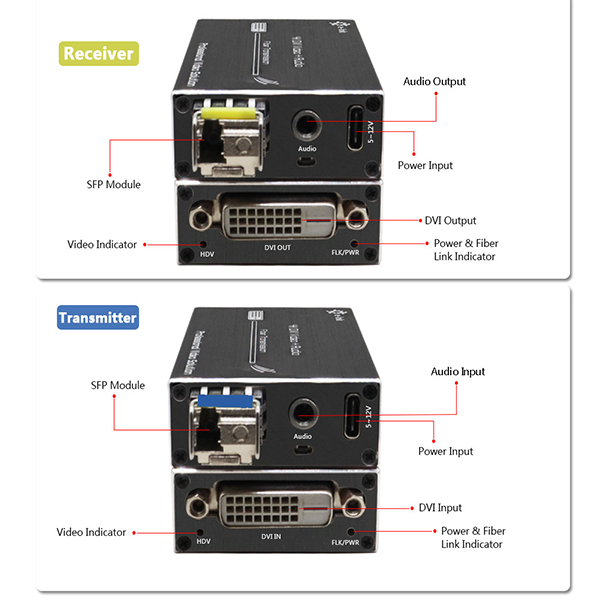

Панель:
Технические характеристики:
| Тип удлинителя | Оптоволоконный передатчик сигнала DVI по оптоволоконному кабелю |
| Входные сигналы | DVI |
| Разъем | DVI-D |
| Поддержка сигналов | Стандарт формата DVI 1.0 и совместимость с HDCP |
| Видеоподдержка | До 720P/960P/1080p@60Hz, 4K*2K@60Hz |
| Поддержка аудио | Dolby TrueHD, Dolby Digital Plus, DTS, DTS-ES 6.1, DTSHD, DTS-HD-HRA, DTS-HD Master, (PCM-2CH) |
| Субдискретизация цветности | Максимум 3840*2160@60 Гц (4:2:0)
Максимум 3840*2160@30 Гц (4:4:4, 4:2:2) |
| EDID | Двунаправленная (вперед + назад) передача:
Поддержка динамического EDID, Plug & Play, не нужно учиться Однонаправленная (прямая) передача: Поддержка обучения EDID вручную |
| Аудиоинтерфейс | Внешний стереофонический звук 3,5 мм |
| Оптоволоконный коннектор | SFP/LC |
| Пропускная способность | 10,2 Гбит/с |
| Расстояние передачи | 300 м (по оптоволокну OM3) |
| До 80 км (по одномодовому оптоволокну) | |
| Рабочая температура | -10 ~ + 50°C |
| Температура хранения | -20 ~ + 80°C |
| Влажность | От 5% до 90% относительной влажности (без конденсации) |
| ВРЕМЯ НАРАБОТКИ НА ОТКАЗ | 100 000 часов |

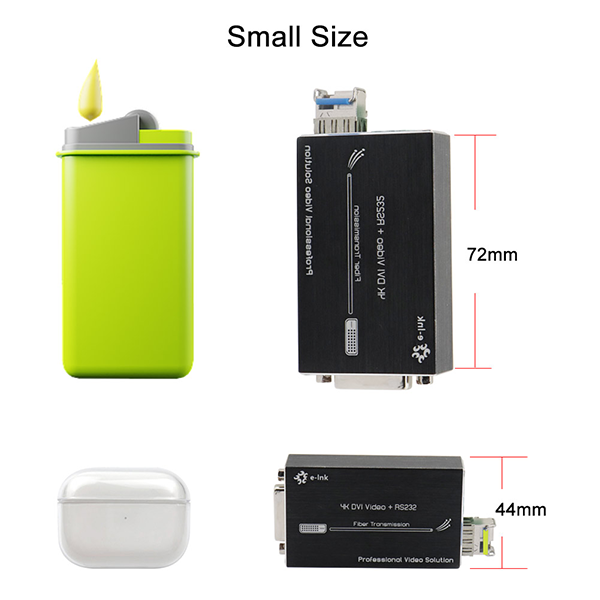

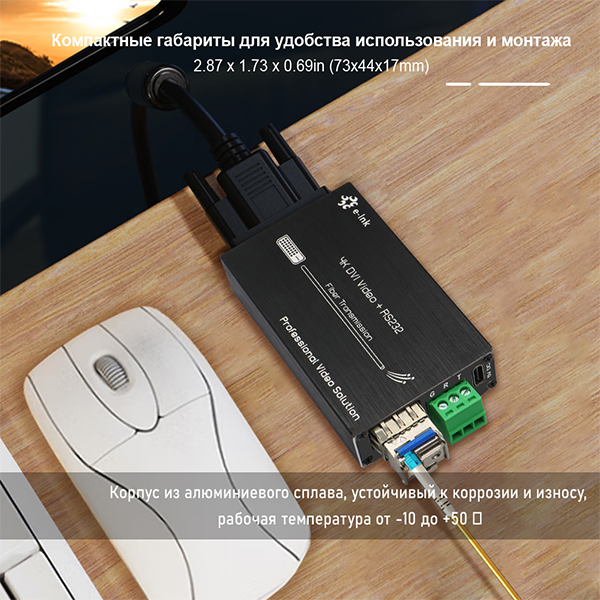

| Размеры (ШхДхГ) | 2,87 x 1,73 x 0,69 дюйма (73x44x17 мм) |
| Вес | 60 г / 0,13 фунта |
| Источник питания | 5 В ПОСТОЯННОГО ТОКА (USB-C) |
| Рассеиваемая мощность | <5W |
| Сертификаты безопасности | CE, FCC, Rohs |

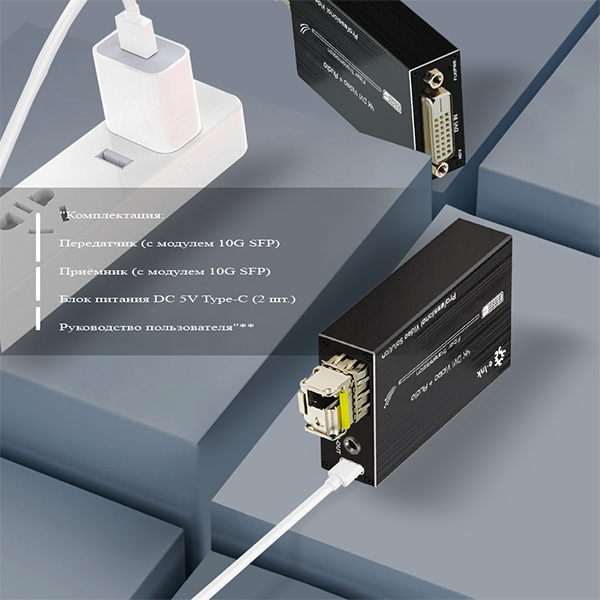

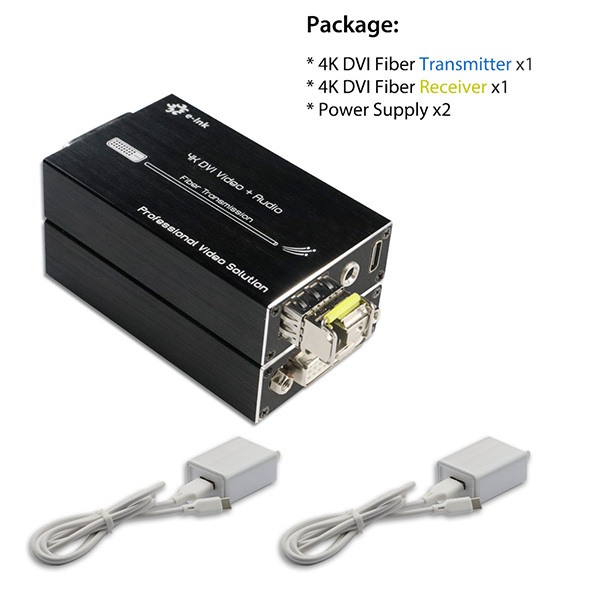

Список пакетов:
Оптоволоконный передатчик DVI ..............................1 шт.
Оптоволоконный приемник DVI ...................................1 шт.
SFP-модуль ...........................................1 комплект
Адаптер питания ......................................2 шт.
Руководство пользователя .........................................1 шт.
Установка:
1.Источник сигнала DVI подключается к передатчику;
2.Приемник подключается к устройству отображения (например, телевизору высокой четкости, экрану для разделения и т.д.);
3.Оптоволоконный кабель с интерфейсом LC соединяет передатчик и SFP-модуль приемника;
Передатчик и приемник подключены к источнику питания. 4.Проверьте индикаторы питания, видео и оптоволокна, если все светодиодные индикаторы горят нормально, устройство работает правильно.

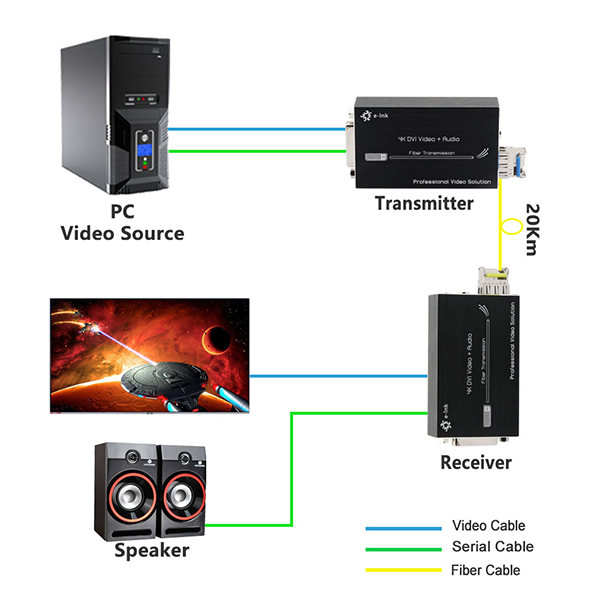

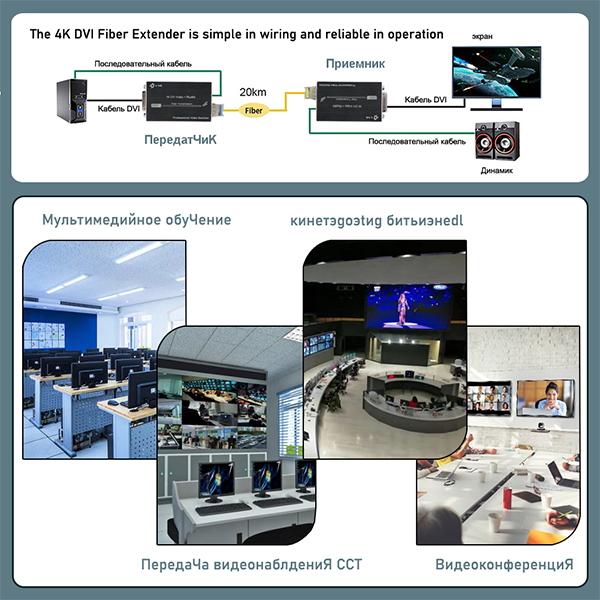

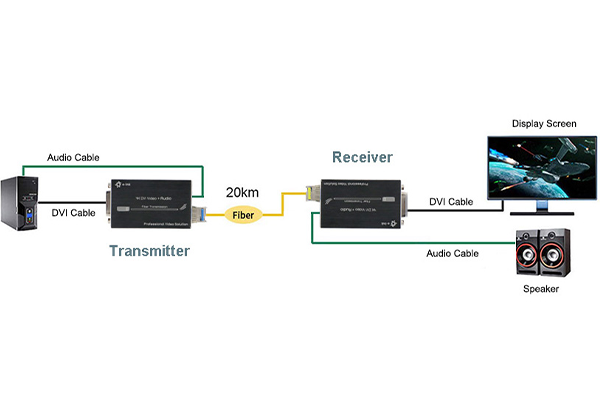

Диаграмма:
Гарантия:
Большое спасибо за использование нашей продукции.
Гарантия составляет один год и пожизненное обслуживание и техническая поддержка. В течение этого периода, любой принадлежит при нормальном использовании обстоятельства причины из-за проблемы качества продукта поломки, наша компания будет нести ответственность за предоставление бесплатного обслуживания
Бесплатное обслуживание не будет предоставлено при следующих обстоятельствах:
1. Неисправности и повреждения, вызванные неправильным использованием, несанкционированным ремонтом и изменениями;
2. Ущерб, вызванный пожаром, наводнением, аномальным напряжением, другими стихийными бедствиями и вторичным повреждением продукции;
3. Неисправность изделия вызвана несоблюдением руководства по эксплуатации;
4. Неисправности и повреждения, вызванные другими препятствиями (техногенными факторами или внешними устройствами).
