В этом кратком руководстве описано, как установить и использовать медиаконвертер Hardened SFP. Это медиаконвертер для жестких условий эксплуатации, ограниченных пространством.
Мини-промышленный медиаконвертер 2x100/1000Base-X SFP в 2x10/100/1000Base-T Ethernet
В этом кратком руководстве описано, как установить и использовать медиаконвертер Hardened SFP. Это медиаконвертер для жестких условий эксплуатации, ограниченных пространством.
Особенности продукта:

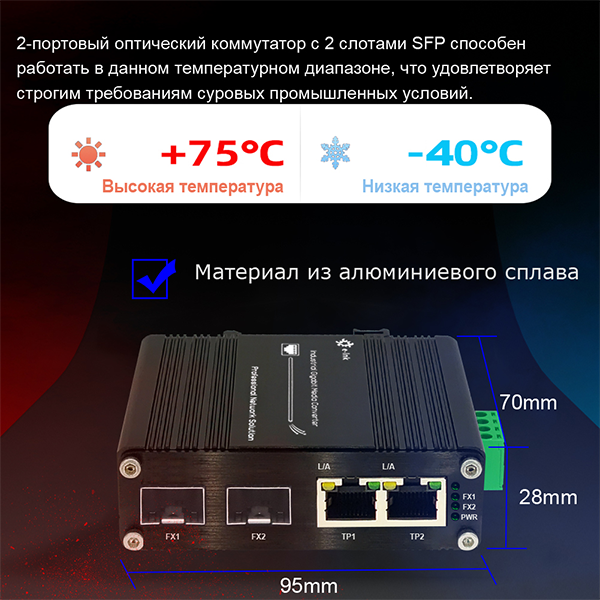

LNK-IMC202G-SFP - это медиаконвертер на DIN-рейку, который поддерживает внешние SFP-модули и стандарту EN55022.Это продукт закаленного класса, диапазон рабочих температур которого составляет от -40℃ до 75℃ .LNK-IMC202G-SFP поддерживает 2x10/100/1000Base-T и 2x100/1000Base-X Dual Rate SFP Port. Порт Ethernet поддерживает как полудуплексный, так и полнодуплексный режим. LNK-IMC202G-SFP одинаково работает как на стороне передатчика, так и на стороне приемника. Пользователи могут использовать модули 100/1000 Мбит/с Dual Rate SFP (одномодовое/многомодовое волокно, 1/2 жилы) по мере необходимости.
Общие сведения:
Для обеспечения бесперебойной транспортировки и хранения все изделия должны быть тщательно проверены, протестированы и надлежащим образом упакованы перед поставкой. При получении проверьте изделие на наличие видимых повреждений, которые могли возникнуть во время транспортировки.
Содержание пакета:
Медиаконвертер LNK-IMC202G-SFP x 1
Руководство по быстрому запуску x 1
L-образный настенный кронштейн x 1

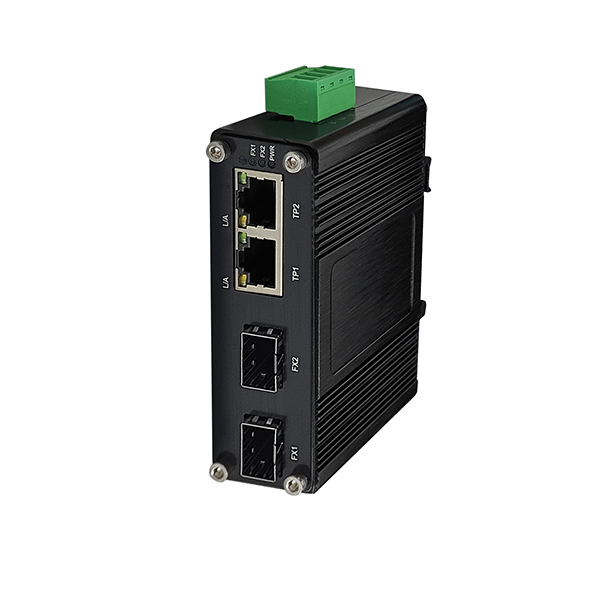

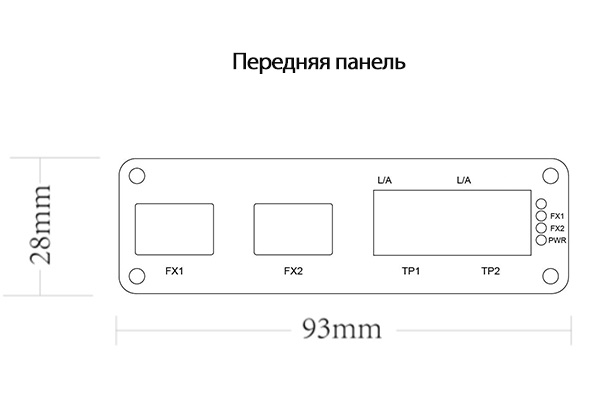

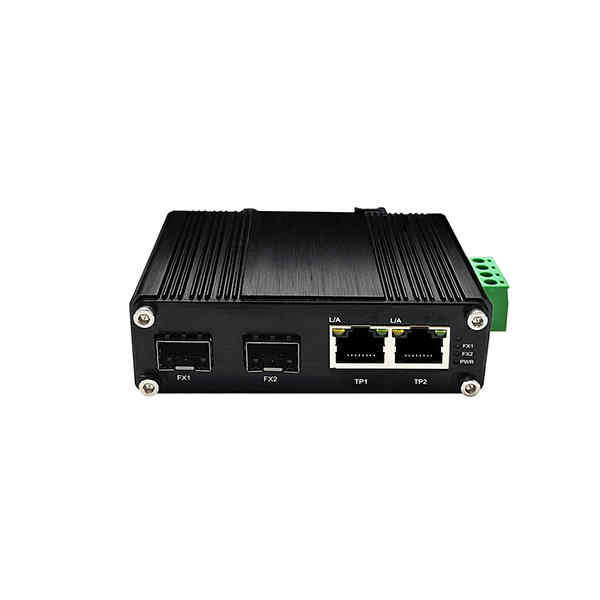

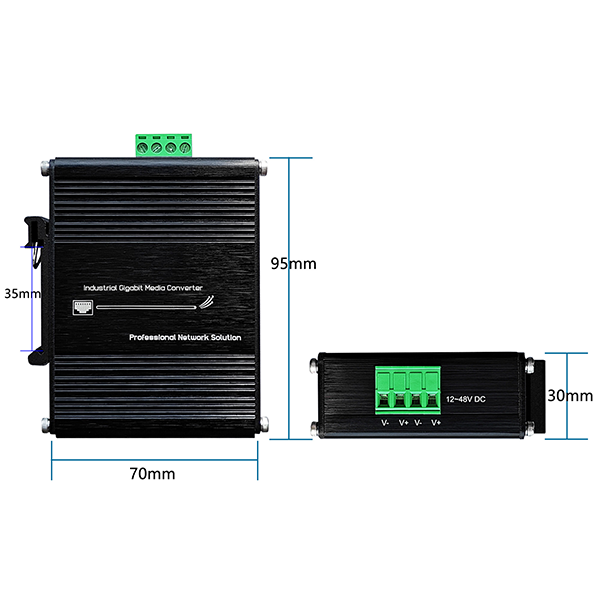

Физическое описание:
Установка:
Модуль трансивера SFP
При необходимости вы можете выбрать различные модули SFP (пожалуйста, обратитесь к нашему списку SFP для выбора соответствующего модуля).
Чтобы вставить/вынуть SFP, выполните следующие действия:
1. На боковой панели вставьте SFP-модуль в SFP-порт до его надежной фиксации.
3. Чтобы извлечь модуль SFP, нажмите на фиксатор разъема LC оптического волокна, чтобы вытащить оптоволоконный кабель.
2. Подключите оптическое волокно (1/2 жилы) к разъему (разъемам) LC SFP.
4. Потяните вниз рычаг SFP и удерживайте его в этом положении. Извлеките SFP-модуль из SFP-порта.
Установка на DIN-рейку:

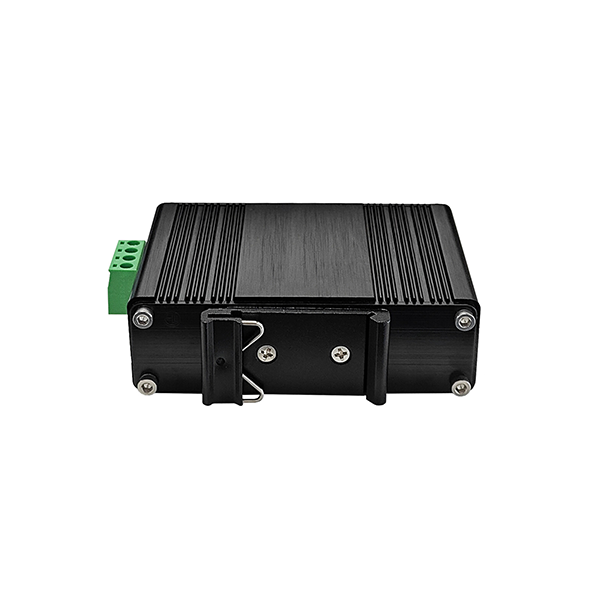

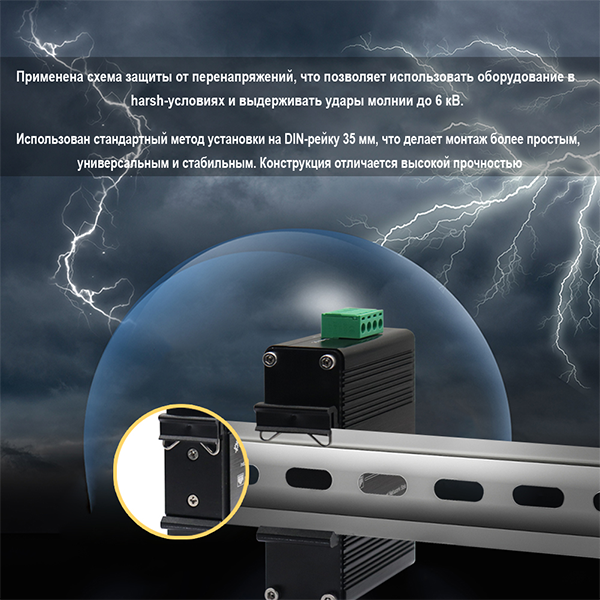

LNK-IMC202G-SFP может быть установлен на DIN-рейку. Установка выполняется следующим образом:
1. Затяните винты для крепления пластины DIN Rail
2. Зафиксируйте верхнюю часть зажима DIN-рейки на верхней стороне направляющей. Слегка надавите на нее, чтобы зажим надежно зафиксировался на направляющей.
Установка настенного крепления:

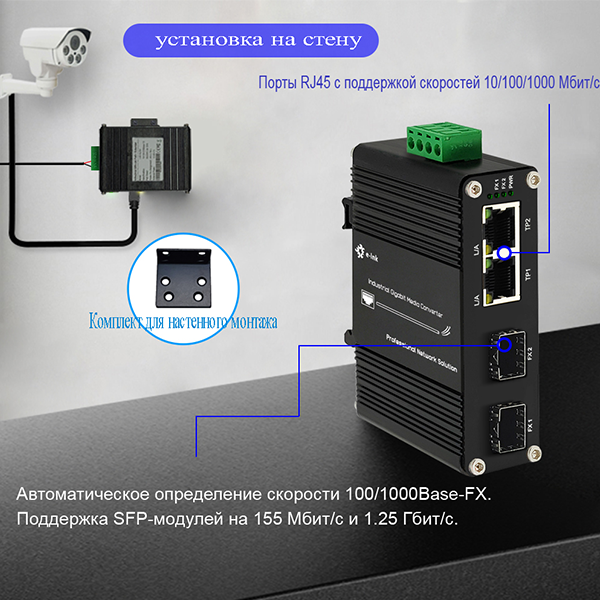

LNK-IMC202G-SFP можно также установить на стене или плоской поверхности. Установка выполняется следующим образом:
1. Затяните винты, чтобы закрепить настенный кронштейн
2. Закрепите выключатель на стене или на плоской поверхности с помощью 2 винтов, проходящих через монтажные отверстия, чтобы зафиксировать его в нужном положении.

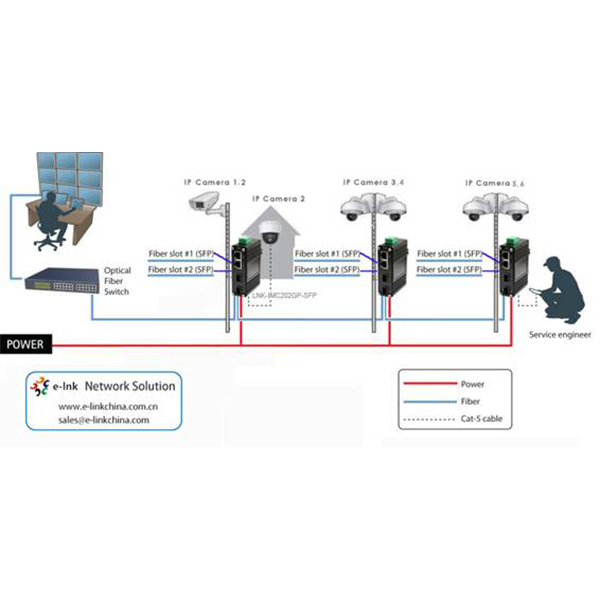

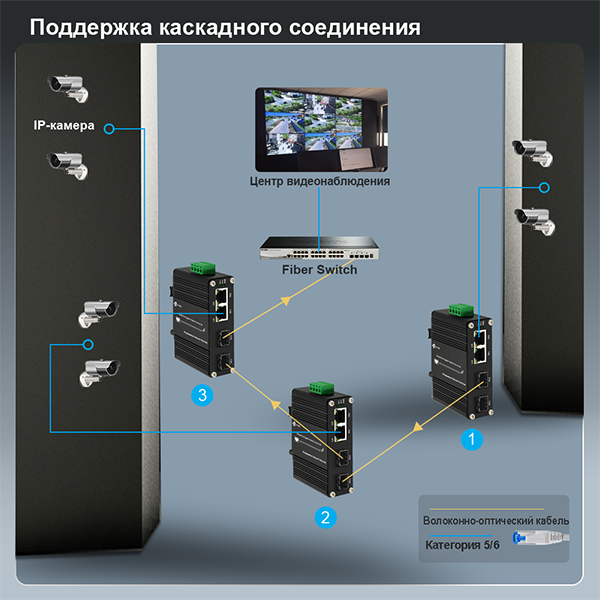

Настройка:
a)Подключите порт Ethernet медиаконвертера к IP-камере (устройству Ethernet) или сетевому устройству с помощью сетевого кабеля.
b)Вставьте соответствующий SFP в порт SFP. Подключите оптоволоконный кабель от устройства (медиаконвертера или коммутатора) с другого конца к разъему LC SFP.
c)После включения устройства индикатор PWR будет гореть. Если индикаторы не горят, проверьте подключение питания.
d)После правильного подключения всех кабелей индикаторы будут светиться в соответствии со светодиодными индикаторами состояния порта (стр. 4).
Интерфейс:
| Задание | ||
| Контакт | MDI | MDIX |
| 1 | TP0+ | TP1+ |
| 2 | TP0- | TP1- |
| 3 | TP1+ | TP0+ |
| 4 | TP2+ | TP3+ |
| 5 | TP2- | TP3- |
| 6 | TP1- | TP0- |
| 7 | TP3+ | TP2+ |
| 8 | TP3- | TP2- |

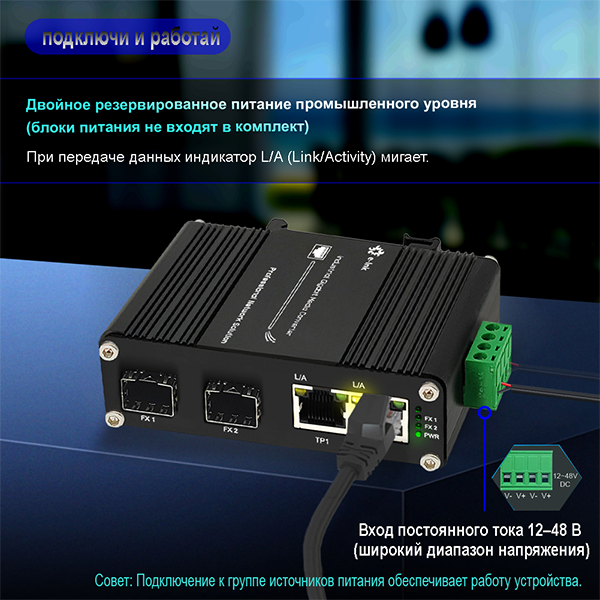

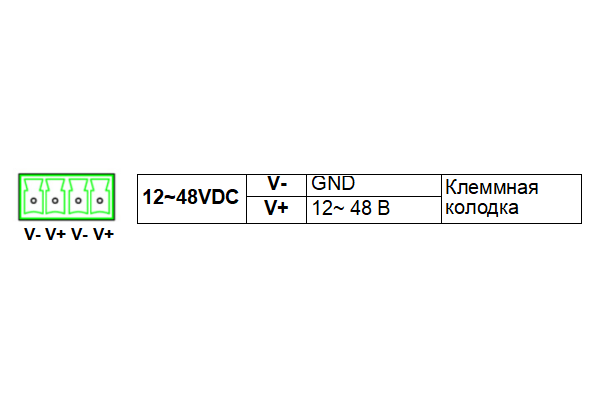

Подключение питания (резервный вход питания):
Светодиодные индикаторы состояния:
| LED | Государство | Индикация |
| PWR | Зеленый | Включить питание. |
| С сайта | Выключение питания. | |
| FX (SFP) | Зеленый | Установлено действительное оптоволоконное соединение 100M/1000M |
| Л/А
(RJ45) |
Стабильный | Установлено действительное сетевое соединение |
| Мигающий | Передача или прием данных.
A означает "активность". |
Функциональное описание:
1. Преобразование 2x10/100/100Base-TX в 2x100/1000Base-X SFP
2. Поддерживает вход питания 12~48 В постоянного тока
3. Поддержка полного/полудуплексного режима
4. Поддержка внешнего SFP
5. Поддержка Auto-MDI/MDIX
6. Поддерживает установку на DIN-рейку и настенный монтаж
7. Широкие светодиодные индикаторы для диагностики сети
8. Закаленная в окружающей среде рабочая температура от -40℃ до 75℃ (от -40℉ до 167℉ ).
